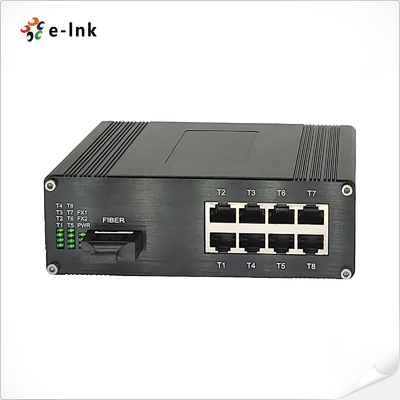

Промышленный 8-портовый гигабитный коммутатор 802.3bt PoE++ + 1 волоконный канал восходящей связи 360 Вт -40~80°C
Обзор
LNK-IMC108GP60 - это защищенный 8-портовый гигабитный промышленный Ethernet-коммутатор PoE++ + 1-портовый 100/1000Base-X, который обеспечивает питание и передачу данных по одному кабелю. Каждый порт RJ45 поддерживает IEEE 802.3bt PoE++ до 60 Вт, с общим бюджетом мощности 360 Вт, что делает его идеальным для устройств с высоким энергопотреблением, таких как PTZ IP-камеры, беспроводные точки доступа и промышленное оборудование IoT. Разработанный с резервными входами 48~57 В постоянного тока, прочным алюминиевым корпусом и широким диапазоном рабочих температур от -40°C до 80°C, этот коммутатор обеспечивает надежную работу в системах видеонаблюдения, промышленной автоматизации и критически важных наружных установках.
Особенности
8× гигабитных портов RJ45 PoE++ (802.3af/at/bt, до 60 Вт каждый, всего 360 Вт)
1× волоконный канал восходящей связи 100/1000Base-X (SFP/SC/FC/ST опционально)
Автоматическое определение MDI/MDIX, автоматическое согласование, поддержка полного/полудуплексного режима
Высокопроизводительное переключение: буфер 2,75M, таблица MAC 4K
Поддерживает 9K jumbo-кадры для эффективной передачи данных
Резервные входы питания 48~57 В постоянного тока с защитой от перегрузки и обратной полярности
Широкий диапазон рабочих температур: -40°C ~ 80°C, наработка на отказ >200 000 часов
Низкое энергопотребление: ≤5 Вт (без PoE)
Промышленный алюминиевый корпус, крепление на DIN-рейку
Энергоэффективный Ethernet (EEE) и управление потоком IEEE 802.3x
Сертифицированное соответствие EMC и безопасности (EN55022, EN55024, серия IEC 61000-4)
Технические показатели
|
Ethernet
|
|
Стандарты:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3x Управление потоком
|
|
IEEE 802.3az Энергоэффективный Ethernet (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
f/at/btt Power over Ethernet
|
|
Прямая & ФильтрацияСкорость: 14 880 кадров в секунду (10 Мбит/с)
|
148 800 кадров в секунду (100 Мбит/с)
|
|
1 488 000 кадров в секунду (1000 Мбит/с)
|
|
Память буфера пакетов:
|
|
2,75
|
МбитТип обработки:
|
|
Store-and-Forward
|
Максимальная длина пакета:
|
|
9K байт Jumbo Frame
|
Размер таблицы адресов:
|
|
4K
|
MAC-адреса Интерфейс
|
|
Разъем:
|
|
8
|
/1000 Оптический порт:
|
|
1
|
x 500(SFP, SC, FC, ST опционально) Окружающая среда
|
|
Рабочая температура:
|
|
-40°C to 80°C (-40°F to 176°F)
|
Температура хранения:
|
|
-40°C to 85°C (-40°F to 185°F)
|
Относительная влажность:
|
|
от 5% до 95% без конденсации
|
MTBF
|
|
> 200 000 часов
|
Электрические и механические
|
|
Входное питание:
|
|
48
|
10В постоянного тока,Резервное питание (6-контактный клеммный блок) Потребляемая мощность:
|
|
360
|
Вт Макс. (PoE в использовании)5 Вт Макс. (PoE не используется)
|
|
Стандарт:
|
|
IEEE802.3a
|
f/at/btPoE:
|
|
Состояние каждого порта
|
|
RJ45
|
Порт 1 ~ Порт 8/1000
|
|
6
|
КгНазначение контактов питания
|
|
1/2(+), 3/6(-) или 4/5(+), 7/8(-)
|
Защита:
|
|
Перегрузка по входу питания:
|
|
Автоматическое сброс
|
Обратная полярность:
|
|
Присутствует
|
Светодиодные индикаторы:
|
|
Питание:
|
|
Состояние Power1, Power2
|
PoE:
|
|
Состояние каждого порта
|
Ethernet (на порт):
|
|
Link/Activity
|
Волокно
|
|
:FX1
|
Размеры (ШхДхВ):
|
|
150
|
x 50x 50мм Вес:
|
|
0.
|
6КгКорпус:
|
|
Алюминиевый корпус
|
Варианты монтажа:
|
|
Крепление на DIN-рейку
|
Нормативные одобрения
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Класс A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Информация для заказа
|
Модель
|
Описание
|
LNK-IMC108GP60
|
|
Промышленный
|
Ethernet-коммутатор: 8-портовый 10/ 10► Блок питания приобретается отдельно.Base-TX (8 +) + 1-портовый 100/+ 1-портовый 100/1000Base-X Волокно, одномодовое, одно волокно, FC, 20 км550мLNK-IMC108GP60-20
|
|
Промышленный
|
Ethernet-коммутатор: 8-портовый 10/ 10► Блок питания приобретается отдельно.Base-TX (8 +) + 1-портовый 100/+ 1-портовый 100/1000Base-X Волокно, одномодовое, одно волокно, FC, 20 кмLNK-IMC108GPS60-20
|
|
Промышленный
|
Ethernet-коммутатор: 8-портовый 10/ 10► Блок питания приобретается отдельно.Base-TX (8 +) + 1-портовый 100/+ 1-портовый 100/1000Base-X Волокно, одномодовое, одно волокно, FC, 20 кмLNK-IMC108GPF60-20
|
|
Промышленный
|
Ethernet-коммутатор: 8-портовый 10/ 10► Блок питания приобретается отдельно.Base-TX (8+) + 1-портовый 100/+ 1-портовый 100/1000Base-X Волокно, одномодовое, одно волокно, FC, 20 кмLNK-IMC108GP60-SFP Промышленный
|
|
8
|
-портовый 10/100/1000BASE-T(8-портовый PoE+ +) + 1-портовый 100/1000BASE SFP Ethernet-коммутатор Опции SFP► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFP
|
|
► Модуль SFP приобретается отдельно.
|
Варианты монтажа
|
|
► Установлен кронштейн DIN-рейки по умолчанию.
|
|
Параметры питания
|
►
|
|
48
|
0 Вт/10Блок питания 48 В постоянного тока на DIN-рейку. Открытый провод для клеммной колодки.► Блок питания приобретается отдельно.Применение
|
|
|
