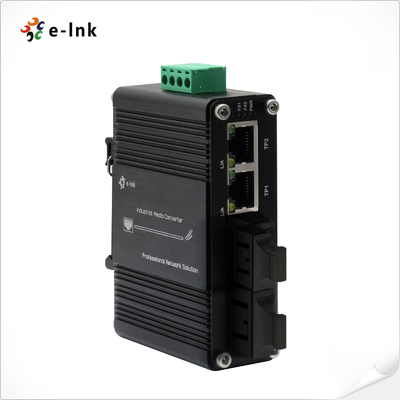

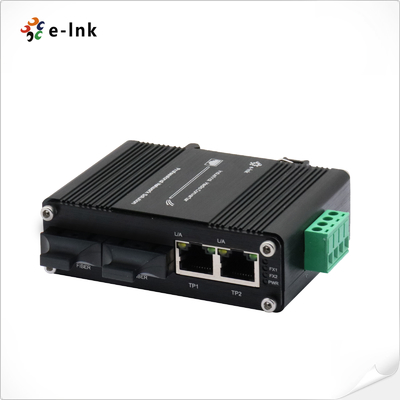

Миниатюрный промышленный 2-портовый гигабитный коммутатор Ethernet с медными + 2-портовыми оптоволоконными портами -40~75°C
Обзор
Серия LNK-IMC202G - это компактный и прочный промышленный Ethernet-коммутатор с двумя
портами 10/100/1000BASE-T RJ45 и двумя оптоволоконными портами 1000Base-X, поддерживающими SFP/SC/ST/FC
модули. Разработанный для суровых условий эксплуатации, он поддерживает сквозную передачу сбоев канала, полнодуплексный/полудуплексный
автосогласование, jumbo-кадры 9K и резервный вход питания 12~48 В постоянного тока. С установкой на DIN-рейку или

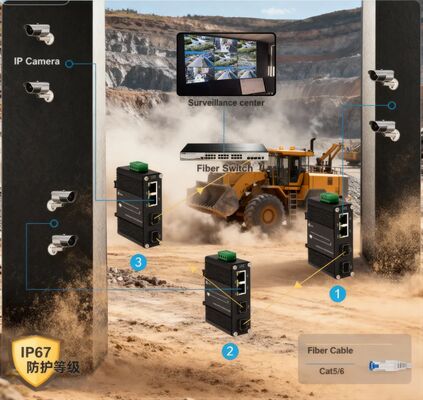

настенным монтажом, алюминиевым корпусом IP40 и расширенным диапазоном рабочих температур от -40°C до +75°C, он обеспечивает надежную высокоскоростную сеть для промышленной автоматизации, видеонаблюдения,
и приложений удаленной связи.
Особенности
2 × порта 10/100/1000BASE-T RJ45 с автоматическим MDI/MDI-X
2 × оптоволоконных порта 1000Base-X, совместимых с модулями SFP/SC/ST/FC
Поддержка Link Fault Pass Through (LFP)
Автосогласование Full/Half-duplex
Поддержка Jumbo Frame 9K Bytes

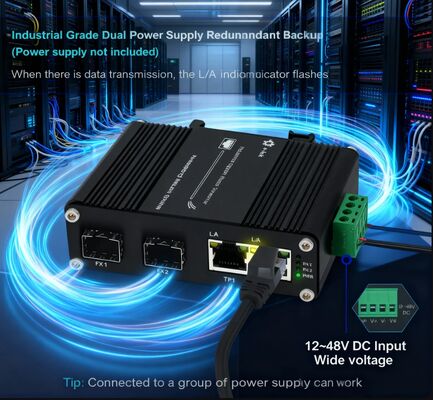

Резервный вход питания 12~48 В постоянного тока
Прочный алюминиевый корпус IP40

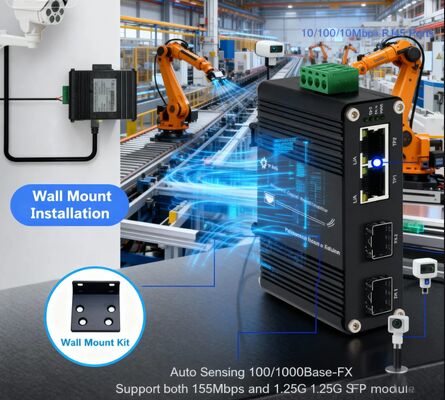

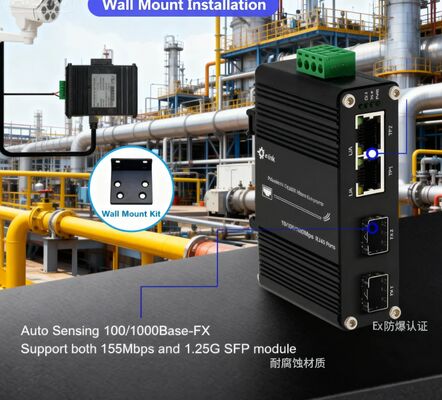

Установка на DIN-рейку и настенный монтаж
Рабочая температура: от -40°C до +75°C
Компактный дизайн: 95 × 70 × 30 мм; Вес: 0,25 кг
MTBF > 200 000 часов для долгосрочной надежности
Технические индексы
Ethernet
|
Стандарты:
|
|
IEEE802.3 10Base-T
|
IEEE802.3
|
|
u100Base-T X/FXIEEE802.3ab 1000Base-T
|
|
IEEE802.3z
|
|
1000Base-XЭлектрические и механические
|
|
Store-and-
|
ForwardСкорость фильтрации пересылки:
|
|
14
|
,800pps (100 Мбит/с)148
|
|
,800pps (100 Мбит/с)1 488 000pps (1000 Мбит/с)
|
|
Память буфера пакетов
|
|
:Состояние питания
|
Макс.
|
|
Длина пакета :Состояние питания
|
Размер таблицы адресов
|
|
2K MAC-адресов
|
Интерфейс
|
|
Разъем:
|
|
2
|
x RJ45Оптический порт:
|
|
2
|
x SFP /SC/ST/FCEthernet Электрические и механические
|
|
Входное питание:
|
|
12~
|
48 В постоянного тока, 4-контактная клеммная колодкаПотребляемая мощность:
|
|
5
|
x Светодиодные индикаторы:
|
|
P
|
|
WR:Состояние питания
|
RJ45:
|
|
LINK/Активность
|
SFP:
|
|
L
|
INKОбщие
|
|
Размеры (ШхДхВ):
|
|
9
|
5x 70 x 30мм Вес:
|
|
0,25 кг
|
Корпус:
|
|
Алюминий
|
Корпус Варианты монтажа:
|
|
DIN-рейка / Настенный монтаж
|
Окружающая среда
|
|
Рабочая температура:
|
|
-40°C до
|
75°C (-40°F до 167°F)Температура хранения:
|
|
-40°C до 85°C (-40°F до 185°F)
|
Относительная влажность:
|
|
от 5% до 95% без конденсации
|
MTBF
|
|
> 200 000 часов
|
Нормативные одобрения
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
|
|
EN55022:2010+AC: 2011, Класс A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:
2010 EMS:
|
|
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Информация для заказа
|
Модель
|
Описание
|
LNK-IMC202G
|
|
Серия Промышленный
|
2-портовый 10/100 1000BASE-TX к 2x1000BASE-XSFP /SC/ST/FCEthernet КоммутаторОпции SFP
|
|
► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFP
|
(Промышленный SFP) .► Модуль SFP приобретается отдельно.
|
|
Варианты монтажа
|
|
► Установлен кронштейн DIN-рейки по умолчанию, кронштейн для настенного монтажа входит в комплект.
|
Варианты питания
|
|
►
|
24Блок питания постоянного тока. Открытый провод для клеммной колодки1A 24Блок питания постоянного тока. Открытый провод для клеммной колодки► Блок питания приобретается отдельно.
|
|
