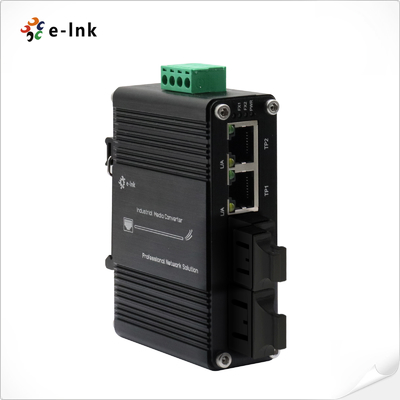

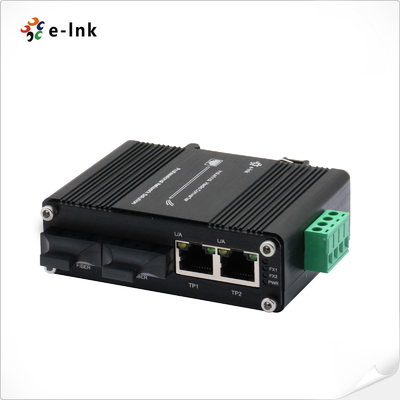

Миниатюрный промышленный 2-портовый коммутатор Ethernet (медь + оптоволокно) -40~75°C
Обзор
Серия LNK-IMC202 - это компактный, прочный промышленный Ethernet-коммутатор с двумя
портами 10/100BASE-T RJ45 и двумя оптоволоконными портами 100Base-FX с опциональными модулями SC/ST/FC/SFP.
Разработанный для суровых промышленных условий, он поддерживает полнодуплексный/полудуплексный режим работы,
сквозную передачу ошибок по каналу, большие кадры 9K, широкий диапазон входного напряжения 12~48 В постоянного тока с установкой на DIN-рейку или
на стену. Алюминиевый корпус IP40 и расширенный диапазон рабочих температур от -40°C до +75°C
обеспечивают надежные и стабильные сетевые соединения для таких приложений, как автоматизация,
видеонаблюдение и организация удаленных сетей.
Особенности
2 порта × 10/100BASE-T RJ45 с автоматическим MDI/MDI-X
2 порта × 100Base-FX, опционально SC/ST/FC/SFP
Поддержка Link Fault Pass Through (LFP)
Автоматическое согласование Full/Half-duplex
Поддержка больших кадров 9K байт
Резервированный вход питания 12~48 В постоянного тока
Прочный алюминиевый корпус IP40
Установка на DIN-рейку и на стену
Рабочая температура: от -40°C до +75°C
Компактный дизайн: 95 × 70 × 30 мм; Вес: 0,25 кг
MTBF > 200 000 часов для долгосрочной надежности
Технические характеристики
|
Ethernet
|
|
Стандарты:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
Тип обработки:
|
Store-and-Forward
|
|
Скорость фильтрации пересылки:
|
14,880 кадров в секунду (10 Мбит/с)
|
|
148,800 кадров в секунду (100 Мбит/с)
|
|
Память буфера пакетов:
|
1 Мбит
|
|
Макс. Длина пакета:
|
9K байт
|
|
Размер таблицы адресов
|
2K MAC-адресов
|
|
Интерфейс
|
|
Разъем:
|
2 x RJ45
|
|
Оптический порт:
|
2 x SFP/SC/ST/FC 100Base-FX
|
|
Электрические и механические характеристики
|
|
Входное питание:
|
12~48 В постоянного тока, 4-контактный клеммный блок
|
|
Потребляемая мощность:
|
5Вт Макс.
|
|
Светодиодные индикаторы
|
|
PWR:
|
Состояние питания
|
|
RJ45:
|
LINK/Активность
|
|
SFP:
|
LINK
|
|
Общие
|
|
Размеры (ШxГxВ):
|
95 x 70 x 30 мм
|
|
Вес:
|
0,25 кг
|
|
Корпус:
|
Алюминий Корпус
|
|
Варианты монтажа:
|
DIN-рейка / Настенный монтаж
|
|
Окружающая среда
|
|
Рабочая температура:
|
от -40°C до 75°C (от -40°F до 167°F)
|
|
Температура хранения:
|
от -40°C до 85°C (от -40°F до 185°F)
|
|
Относительная влажность:
|
от 5% до 95% без конденсации
|
|
MTBF
|
> 200 000 часов
|
|
Нормативные одобрения
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Класс A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Информация для заказа
|
Модель
|
Описание
|
|
LNK-IMC202 Серия
|
Промышленный 2-портовый 10/100BASE-TX в 2x100BASE-X SFP/SC/ST/FC Ethernet Коммутатор
|
|
Опции SFP
|
► Опция SFP. Пожалуйста, выберите ваш SFP на нашей странице опций SFP (Промышленный SFP).
|
|
► Модуль SFP приобретается отдельно.
|
|
Варианты монтажа
|
► Установлен кронштейн DIN-рейки по умолчанию, кронштейн для настенного монтажа входит в комплект.
|
|
Опции питания
|
► 24Вт/1A 24Блок питания постоянного тока. Открытый провод для клеммной колодки
|
|
► Блок питания приобретается отдельно.
|
