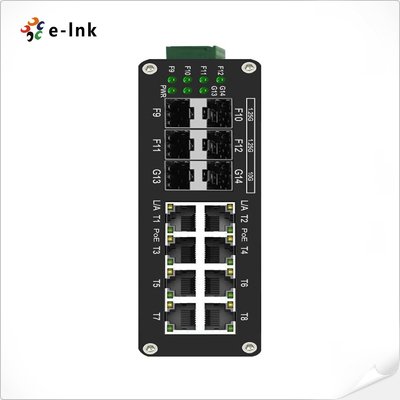

Промышленный L2+ 8-портовый гигабитный PoE + 4 SFP + 2 10G SFP+ управляемый коммутатор
Обзор
Коммутатор ETH-IMC2408MP Series представляет собой защищенный управляемый Ethernet-коммутатор L2+ разработанный
для промышленных сетей, требующих как высокоскоростных каналов связи, так и надежной подачи питания PoE.
Он интегрирует 8× гигабитных портов 802.3at PoE (бюджет до 240 Вт), 4× слота 1G SFP, и
2× восходящих канала 10G SFP+, обеспечивая бесшовную агрегацию IP-камер, беспроводных точек доступа и
удаленных устройств. С управлением USB-C, инженерам больше не нужны устаревшие консоли RS232
консоли, упрощающие развертывание. Создан с использованием бескорпусного алюминиевого корпуса IP40, рабочий диапазон температур от -40°C до
+80°C, и резервные входы питания 48–57 В постоянного тока, он обеспечивает стабильную
работу в суровых условиях. Расширенные функции, такие как STP/RSTP/MSTP/ERPSv2,
безопасность ACL, и комплексное управление PoE делают его идеальным выбором для
критически важных приложений.
Особенности
8 × гигабитных портов 802.3at PoE (бюджет PoE 240 Вт, совместимость с IEEE802.3af/at)
4 × 1G SFP + 2 × 10G SFP+ восходящих канала для масштабируемого оптоволоконного соединения
Порт USB-C для управления – консоль RS232 не требуется
Функции DIP-переключателя: VLAN в один клик, Ring, расширение PoE на 250 м, сброс PoE
Поддержка Jumbo Frame до 9K байт
Управление PoE: ограничение мощности, распределение, планирование, приоритет вывода
Расширенные протоколы L2+: STP/RSTP/MSTP/ERPSv2, IGMP Snooping, Q-in-Q VLAN
QoS и ACL для формирования трафика и фильтрации безопасности
Надежность промышленного класса: алюминиевый корпус IP40, безвентиляторный, MTBF >200 000 часов
Широкий диапазон рабочих температур: от -40°C до +80°C
Резервный вход 48–57 В постоянного тока с защитой от перегрузки/обратной полярности
Сертификаты: CE, FCC, RoHS, промышленные стандарты EMC EN/IEC
Технические индексы
|
Ethernet
|
|
Стандарты:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3ae 10GBase-R
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Пересылка & Фильтрование Скорость:
|
14 880 кадров в секунду (10 Мбит/с)
|
|
148 800 кадров в секунду (100 Мбит/с)
|
|
1 488 000 кадров в секунду (1000 Мбит/с)
|
|
1 488 000,000 кадров в секунду (10000 Мбит/с)
|
|
Память буфера пакетов:
|
12 Мбит
|
|
Тип обработки:
|
Store-and-Forward
|
|
Пропускная способность объединительной платы
|
110 Гбит/с
|
|
Максимальная длина пакета:
|
9K байт Jumbo Frame
|
|
Размер таблицы адресов:
|
8K MAC-адреса
|
|
Интерфейс
|
|
Разъем:
|
Вт макс. x RJ45
|
|
RS485:
|
1 x RS485 (опционально)
|
|
Оптический порт:
|
4 x 1000Base-X SFP
2 x 10G Base-SR/LR SFP+
|
|
USB-C:
|
1 x USB-C (для управления)
|
|
Последовательный интерфейс RS485 (опционально)
|
|
Физический интерфейс
|
Промышленный стандартный 3-контактный винтовой клеммник
|
|
Тип данных
|
1Ch RS485 двунаправленный
|
|
Сигналы RS-485
|
Data+, Data-, GND
|
|
Расстояние между линиями последовательного порта (медь)
|
1000 метров
|
|
Скорость передачи данных
|
0 ~ 800 кбит/с
|
|
PoE (Power over Ethernet)
|
|
Стандарт:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
E Управлениеорт:
|
RJ45
|
|
Назначение контактов питания
|
4/5(+), 7/8(-)
|
|
Бюджет PoE:
|
До 240 Вт бюджет PoE
|
|
Окружающая средаРабочая температура:
|
|
от -40°C до 80°C (от -40°F до 176°F)
|
Температура хранения:
|
|
от -40°C до 85°C (от -40°F до 185°F)
|
Относительная влажность:
|
|
от 5% до 95% без конденсации
|
MTBF
|
|
> 200 000 часов
|
Электрические и механические
|
|
Входное питание:
|
|
48
|
~57В постоянного тока,Расширенные функции уровня 2+ Потребляемая мощность:
|
|
8
|
Вт макс.(PoE в использовании<240 Вт) Защита:
|
|
Перегрузка по входному питанию:
|
|
Автоматическое сброс
|
Обратная полярность:
|
|
Присутствует
|
DI
|
|
P-переключатель4-значный DIP-переключатель
|
|
функцияDIPФункция
|
Настройки
|
SW 1
|
VLAN
|
|
ВКЛ - Включено
|
,
|
Светодиодные индикаторы:
|
PWR:
|
|
ВКЛ - Включено
|
ВЫКЛ - Выключено
|
Светодиодные индикаторы:
|
PWR:
|
|
ВКЛ - Включено
|
ВЫКЛ - Выключено
|
Светодиодные индикаторы:
|
PWR:
|
|
ВКЛ - Включено
|
ВЫКЛ - Выключено
|
Светодиодные индикаторы:
|
PWR:
|
|
Состояние питания
|
|
Ethernet (на порт):
|
Link/Activity
|
|
PoE (опционально)
|
Состояние PoE
|
|
Волокно
|
:
|
|
Гигабитный порт SFP: F9~F12Порт 10G SFP+: F13, F14
|
Размеры (ШхДхВ):
|
|
149
|
|
x
|
114 мм50 ммВес: 0.
|
|
55
|
кгКорпус:Алюминий
|
|
Корпус
|
Варианты монтажа: Крепление на DIN-рейку
|
|
Функции программного обеспечения
|
Протоколы резервирования
|
|
Поддержка STP/RSTP/MSTP/ERPSv2, агрегирование каналов
|
|
Поддержка многоадресной рассылки
|
Поддержка IGMP Snooping V1/V2/V3
|
|
,
|
поддержка GMRP, GVMP,802.1QРасширенные функции уровня 2+Поддержка IEEE 802.1Q 4K VLAN
|
|
,
|
поддержка QINQ, Double VLAN,Расширенные функции уровня 2+SNTP
|
|
QOS
|
Перенаправление на основе потока
|
|
Ограничение скорости на основе потока
|
Фильтрация пакетов на основе потока
8*Выходные очереди каждого порта 802.1p/DSCP сопоставление приоритетов
Diff-Serv QoS, отметка/перемаркировка приоритета
Алгоритм планирования очередей (SP, WRR, SP+WRR)
ACL
Выдача ACL на основе порта
|
|
ACL на основе порта и VLAN
|
Фильтрация пакетов L2–L4, сопоставление первых 80 байт сообщения.
Предоставьте ACL на основе MAC, адреса MAC назначения, IP-источника, IP-назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т. д.
P
o
|
|
E УправлениеОбщий предел мощности питания PoEРаспределение выходной мощности PoE
|
Настройка приоритета вывода PoE
Рабочее состояние PoE
Планирование работы PoE
Диагностическое обслуживание
Поддержка зеркалирования портов, Syslog, Ping
|
|
Функция управления
|
Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet-сервер для управления, EEE, LLDP, DHCP-сервер/клиент (IPv4/IPv6), Cloud/MQTT
|
|
Управление тревогами
|
Поддержка 1-стороннего релейного выхода тревоги, RMON, TRAP
|
|
Безопасность
|
Защита от широковещательного шторма, HTTPS/SSLv3, AAA и RADIUS, SSH2.0
|
|
Поддержка DHCP Snooping, Option 82
|
,
безопасный доступ 802.1X,Расширенные функции уровня 2+Поддержка DDOS
,
фильтрация/привязка MAC на основе порта, черные дыры MAC, защита источника IP, изоляция порта, ограничение скорости сообщений ARPРасширенные функции уровня 2+Управление IPv4/IPv6
|
|
Статический маршрут
|
Нормативные одобрения
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, класс A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Информация для заказа
|
|
Модель
|
Описание
|
ETH-IMC2408MP
|
Промышленный L2+ 8-портовый 10/100/1000T 802.3at PoE + 4-портовый 1G SFP + 2-портовый 10G SFP+ управляемый Ethernet-коммутатор
|
|
Параметры SFP
|
► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице параметров SFP
|
|
► Модуль SFP приобретается отдельно.
|
Варианты монтажа
|
|
► Установлен кронштейн DIN-рейки по умолчанию
|
|
Параметры питания
|
► Блок питания на DIN-рейку. Открытый провод для клеммной колодки.
|
|
► Блок питания приобретается отдельно.
|

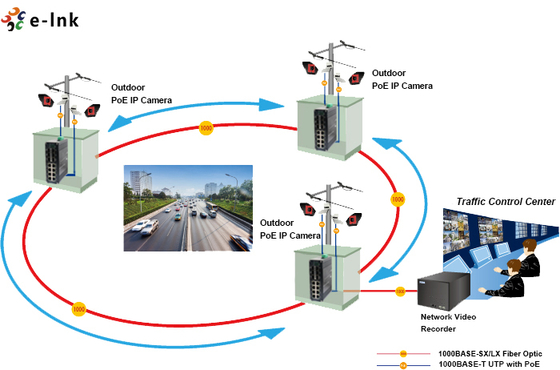

Применение
|
|
|
