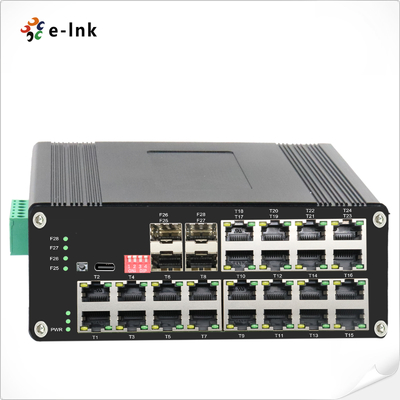

Упрощенный L2+ 24-портный гигабитный коммутатор с 4 SFP USB-C Easy Management
Обзор
Серия ETH-DIMC2424M - это не просто еще один промышленный коммутатор Ethernet, он сочетает
24 гигабитных порта RJ45,4 SFP подключения, иИнтерфейс управления USB-CЧто
Заменяет традиционный RS232 для более быстрого и простого развертывания.без вентилятора IP40
алюминиевый корпус,Толерантность температуры от -40 до +80°C, иизбыточный 12~48VDC
входные мощности, обеспечивает бесперебойную связь в экстремальных условиях.
L2 + функции, включая VLAN, QoS, ERPS кольцевой избыточности, и надежной безопасности, такой как
SSH/HTTPS/802.1X, обеспечивает надежность корпоративного уровня для промышленных сетей.
Особенности
УникальныйПорт управления USB-CНе требуется серийный доступ RS232
24 × Гигабитные порты RJ45 + 4 × SFP, пропускная способность 110 Гбит/с
СтертыеШасси из алюминия IP40, без вентилятора и вибрационный
Широкая работа от -40°C до +80°C для суровых условий
Избыточная мощность 12 ~ 48VDC с защитой от автоматического сброса
Усовершенствованная избыточность: восстановление кольца STP/RSTP/MSTP/ERPSv2
Сильная безопасность: SSH, HTTPS, RADIUS, 802.1X, защита DoS/DDoS
Поддержка промышленных протоколов: IGMP Snooping, QoS, ACL, VLAN Q-in-Q
Высокая надежность: MTBF > 200 000 ч, сертифицирован CE/FCC/EN/IEC
Технические индексы
|
Ethernet
|
|
Стандарты
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Строящее дерево
|
|
Вперед&ФильтрСсылки Ставка:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Пакетная буферная память:
|
12М бит
|
|
Тип обработки:
|
Сохранение и пересылка
|
|
Пропускная способность фонового плана
|
110 Гбит/с
|
|
Максимальная длина пакета:
|
10K байтов Jumbo Frame
|
|
Размер таблицы адресов:
|
8K MAC-адреса
|
|
Интерфейс
|
|
Коннектор:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (необязательно)
|
|
Оптический порт:
|
4 x 1000База-X СФП
|
|
USB- С:
|
1 x USB-C (для управления)
|
|
Серийный интерфейс RS485 (необязательно)
|
|
Физический интерфейс
|
Промышленный стандартный терминал с тремя винтами
|
|
Тип данных
|
1Ch RS485 Двухнаправленный
|
|
Сигналы RS-485
|
Данные+, Данные-, GND
|
|
Дистанция серийных портовых линий (медь)
|
1000 метров
|
|
Ставка Baud
|
0 ~ 800 кбит / с
|
|
ОкружениеНТЛ
|
|
Рабочая температура:
|
-40°C до 80°C (-40°F до 176°F)
|
|
Температура хранения:
|
-40°C до 85°C (-40°F до 185°F)
|
|
Относительная влажность:
|
Неконденсирующее от 5% до 95%
|
|
MTBF
|
> 200 000 часов
|
|
Электрические и механические
|
|
Сила ввода:
|
12~48VDC, Избыточная мощность (6-принтового терминального блока)
|
|
Потребление энергии:
|
8W Макс
|
|
Защита:
|
|
Перегрузка питания:
|
Автоматическое перезагрузка
|
|
Обратная полярность:
|
В настоящее время
|
|
ДИP переключатель
|
|
4-значный переключатель DIPФункцияОтношение
|
DIP
|
Функция
|
Настройки
|
|
SW 1
|
VLAN
|
Включено
|
ОФФ - инвалид
|
|
SW 2
|
Управление кольцами
|
Включено
|
ОФФ - инвалид
|
|
SW 3
|
Сохраняется
|
ОН - Запрещено
|
ОФФ - Запрещено
|
|
SW 4
|
Сохраняется
|
ОН - Запрещено
|
ОФФ - Запрещено
|
|
Светодиодные индикаторы
|
|
ПВР:
|
Статус питания
|
|
Ethernet (на порт):
|
Связь/Деятельность
|
|
Порт RJ45
|
(T1 ~ T24)
|
|
Волокна:
|
Ггигабитный порт SFP: F25~F28
|
|
Размеры (WxDxH):
|
155 x115 x85 мм
|
|
Вес:
|
1.2КG
|
|
Оружейный корпус:
|
Алюминий Дело
|
|
Варианты монтажа:
|
Подвеска DIN-Rail
|
|
Особенности программного обеспечения
|
|
Протоколы увольнения
|
Поддержка STP/RSTP/MSTP/ERPSv2, агрегация ссылок
|
|
Поддержка мультитрансляции
|
Поддержка IGMP Snooping V1/V2/V3,поддерживать GMRP, GVMP,802.1Q
|
|
VLAN
|
Поддержка IEEE 802.1Q 4K VLAN,поддержка QINQ, двойной VLAN,
|
|
Управление временем
|
СНТП
|
|
QOS
|
Перенаправление на основе потоков
Ограничение ставки на основе потока
Фильтрация пакетов на основе потока
8*Выходные очереди каждого порта 802.1p/DSCP приоритетное отображение
Diff-Serv QoS, Знак приоритета/Примечание
Алгоритм планирования очереди (SP, WRR, SP+WRR)
|
|
ACL
|
Выдача ACL в порту
ACL на основе порта и VLAN
Фильтрация пакетов L2 на L4, совпадающая с первыми 80 байтами сообщения.
Предоставление ACL на основе MAC, адреса MAC назначения, IP-источника, IP-направления, типа протокола IP, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т.д.
|
|
Диагностическое обслуживание
|
Поддержка зеркальных портов, Syslog, Ping
|
|
Функция управления
|
Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet сервер для управления, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
|
|
Управление сигнализацией
|
Поддержка выхода сигнализации одностороннего ретранслятора, RMON, TRAP
|
|
Охрана
|
Защита от штормов, HTTPS/SSLv3, AAA и RADIUS, SSH2.0
Поддержка DHCP Snooping, вариант 82,802.1X безопасный доступ,
Поддержка иерархического управления пользователями, списка контроля доступа ACL,
Поддержка DDOS,фильтрация/связывание MAC на основе портов, черные дыры MAC, защита IP-источника, изоляция портов, ограничение скорости сообщения ARP
|
|
Усовершенствованный уровень 2+
|
Управление IPv4/IPv6
Статический маршрут
|
|
Разрешения по правилам
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, класс А
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (всплеск)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Информация о заказе
|
Модель
|
Описание
|
|
ETH-DIMC2424M
|
Промышленный L2+ 24-портный 10/100/1000T + 4-портный 1000X SFP Managed Ethernet Switch
|
|
Варианты SFP
|
Выберите свой SFP на нашей странице SFP Options
|
|
Модуль SFP покупается отдельно.
|
|
Варианты монтажа
|
Установлена поддержка по умолчанию DIN-Rail
|
|
Опции питания
|
Открытый провод для терминального блока.
|
|
Поставки питания покупаются отдельно.
|

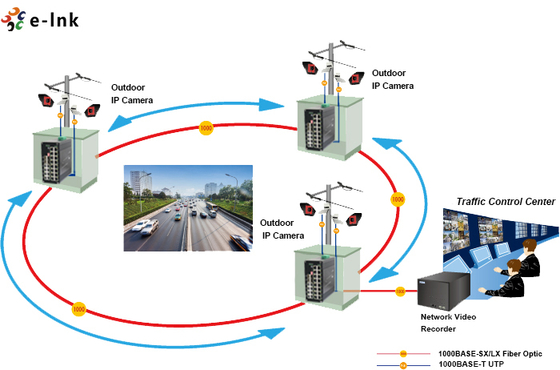

Применение
