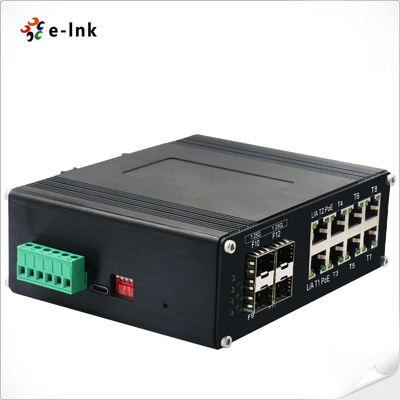

Промышленный L2+ 8-портный гигабитный PoE+ (802.3at) + 4 SFP управляемого Ethernet-свича

Ethernet

Стандарты

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3p QoS

IEEE802.1d Строящее дерево

Вперед&ФильтрСсылки Ставка:

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

Пакетная буферная память:

12М бит

Тип обработки:

Сохранение и пересылка

Пропускная способность фонового плана

110 Гбит/с

Максимальная длина пакета:

9K байтов Jumbo Frame

Размер таблицы адресов:

8K MAC-адреса

Интерфейс

Коннектор:

8 x RJ45

RS485:

1 x RS485 (необязательно)

Оптический порт:

4 x 1000База-X СФП

USB- С:

1 x USB-C (для управления)

Серийный интерфейс RS485 (необязательно)

Физический интерфейс

Промышленный стандартный терминал с тремя винтами

Тип данных

1Ch RS485 Двухнаправленный

Сигналы RS-485

Данные +, Данные-, ГНД

Дистанция серийных портовых линий (медь)

1000 метров

Ставка Baud

0 ~ 800 кбит / с

PoE (Power over Ethernet)

Стандарт:

IEEE 802.3at Power over Ethernet Plus

IEEE 802.3af Мощность через Ethernet

Порд:

8 x RJ45

Назначение подставки питания

4/5(+), 7/8(-)

Бюджет на ПО:

До 240-ваттного бюджета PoE

ОкружениеНТЛ

Рабочая температура:

-40°C до 80°C (-40°F до 176°F)

Температура хранения:

-40°C до 85°C (-40°F до 185°F)

Относительная влажность:

Неконденсирующее от 5% до 95%

MTBF

> 200 000 часов

Электрические и механические

Сила ввода:

48~ 57VDC, Избыточная мощность (6-принтового терминального блока)

Потребление энергии:

8W Макс. (PoE в использовании < 240 Вт)

Защита:

Перегрузка питания:

Автоматическое перезагрузка

Обратная полярность:

В настоящее время

ДИP переключатель

4-значный переключатель DIPФункцияОтношение

DIP

Функция

Настройки

SW 1

VLAN

Включено

ОФФ - инвалид

SW 2

Управление кольцами

Включено

ОФФ - инвалид

SW 3 (будет модернизирована)

Сеть PoE 250m

Включено

ОФФ - инвалид

SW 4 (подлежит модернизации)

Перезагрузка PoE

Включено

ОФФ - инвалид

Светодиодные индикаторы

ПВР

Статус питания

Ethernet (на порт)

Связь/Деятельность

ПоЭ

Статус PoE

Волокна:

Гигабитный порт SFP: F9~F12

Размеры (WxDxH):

149 x114 x50 мм

Вес:

0.55В кг

Оружейный корпус:

Алюминий Дело

Варианты монтажа:

Подвеска DIN-Rail

Особенности программного обеспечения

Протоколы увольнения

Поддержка STP/RSTP/MSTP/ERPSv2, агрегация ссылок

Поддержка мультитрансляции

Поддержка IGMP Snooping V1/V2/V3,поддерживать GMRP, GVMP,802.1Q

VLAN

Поддержка IEEE 802.1Q 4K VLAN,поддержка QINQ, двойной VLAN,

Управление временем

СНТП

QOS

Перенаправление на основе потоков

Ограничение ставки на основе потока
Фильтрация пакетов на основе потока
8*Выходные очереди каждого порта 802.1p/DSCP приоритетное отображение
Diff-Serv QoS, Знак приоритета/Примечание
Алгоритм планирования очереди (SP, WRR, SP+WRR)

ACL

Выдача ACL в порту

ACL на основе порта и VLAN
Фильтрация пакетов L2 на L4, совпадающая с первыми 80 байтами сообщения.
Предоставление ACL на основе MAC, адреса MAC назначения, IP-источника, IP-направления, типа протокола IP, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т.д.

ПoE Управление

Общий предел мощности питания PoE

Распределение выходной мощности PoE
Конфигурация приоритета вывода PoE
Рабочее состояние PoE
Планирование операции PoE

Диагностическое обслуживание

Поддержка зеркальных портов, Syslog, Ping

Функция управления

Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet сервер для управления, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT

Управление сигнализацией

Поддержка выхода сигнализации одностороннего ретранслятора, RMON, TRAP

Охрана

Защита от штормов, HTTPS/SSLv3, AAA и RADIUS, SSH2.0

Поддержка DHCP Snooping, вариант 82, 802.1X безопасный доступ,
Поддержка иерархического управления пользователями, списка контроля доступа ACL,
Поддержка DDOS, фильтрация/связывание MAC на основе портов, черные дыры MAC, защита IP-источника, изоляция портов, ограничение скорости сообщения ARP

Усовершенствованный уровень 2+

Управление IPv4/IPv6

Статический маршрут

Разрешения по правилам

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, класс А

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (всплеск)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Модель

Описание

ETH-IMC408MП

Промышленный L2+ 8-портный 10/100/1000T 802.3at PoE + 4-портный 1000X SFP управляемый коммутатор Ethernet

Варианты SFP

Выберите свой SFP на нашей странице SFP Options

Модуль SFP покупается отдельно.

Варианты монтажа

Установлена поддержка по умолчанию DIN-Rail

Опции питания

Открытый провод для терминального блока.

Поставки питания покупаются отдельно.
