Промышленный L2+ 24-портовый 10/100/1000T 802.3at PoE + 4-портовый 1000X Управляемый Ethernet-коммутатор SFP
Обзор промышленного управляемого Ethernet-коммутатора PoE

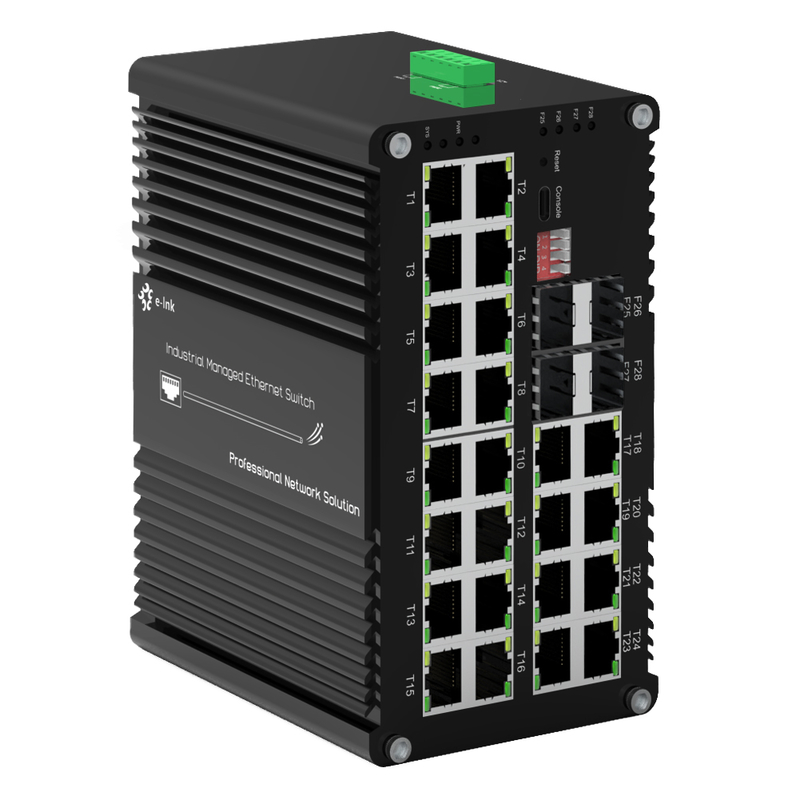

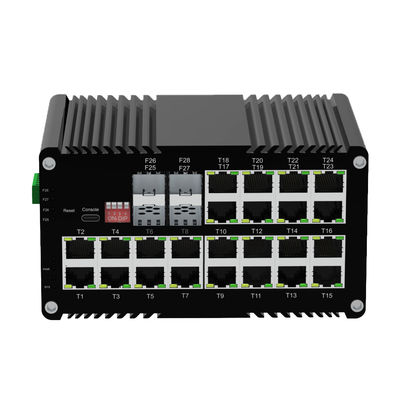

Серия ETH-DIMC2424MP представляет собой управляемый коммутатор L2+ с 24 портами Gigabit PoE+.
Он имеет 24 порта 10/100/1000Base-T 802.3at PoE+ и 4 слота SFP 1000Base-X для оптоволокна.
Он предназначен для использования в суровых условиях. Порты RJ45 поддерживают автосогласование,
полный/полудуплекс и авто MDI/MDI-X, а слоты SFP могут вмещать одномодовое
или многомодовое волокно для подключения на большие расстояния. Созданный для надежности, этот надежный Ethernet-коммутатор
идеально подходит для систем IP-видеонаблюдения (IP-камеры), точек беспроводного доступа (WAP)
и удаленных сетевых развертываний. Он предлагает расширенное управление, питание PoE+
и долговечность промышленного класса.
Особенности промышленного управляемого Ethernet-коммутатора PoE
-
24 × порта RJ45 10/100/1000Base-T и 4 × слота SFP 1000Base-X для гибкой работы в сети
-
Порты RJ45 поддерживают полный/полудуплекс , автосогласование и Auto MDI/MDIX
-
Соответствие IEEE 802.3af/at PoE для надежной подачи питания
-
Управление DIP-переключателем для VLAN в один клик, управления кольцом в один клик, сброса PoE,
-
и расширенного режима сети PoE 250 м
-
Управление портом USB-C для удобной настройки без доступа к последовательному порту RS232
-
Размер таблицы адресов: для эффективной передачи больших пакетов
-
IEEE 802.3az Energy Efficient Ethernet (EEE) для снижения энергопотребления
-
Алюминиевый корпус со степенью защиты IP40 для повышенной прочности
-
Поддерживает крепление на DIN-рейку для простой промышленной установки
-
Широкий диапазон рабочих температур : от -40 °C до 80 °C (от -40 °F до 176 °F)
Технические характеристики промышленного управляемого Ethernet-коммутатора PoE
|
Ethernet
|
|
Стандарты:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Пересылка & ФильтрацияСкорость: 14 880 кадров в секунду (10 Мбит/с)
|
148 800 кадров в секунду (100 Мбит/с)
|
|
1 488 000 кадров в секунду (1000 Мбит/с)
|
|
Память буфера пакетов:
|
|
12 Мбит
|
Тип обработки:
|
|
Store-and-Forward
|
Пропускная способность объединительной платы
|
|
110 Гбит/с
|
Максимальная длина пакета:
|
|
Jumbo Frame 10K байт
|
Размер таблицы адресов:
|
|
8K
|
MAC-адреса Интерфейс
|
|
Разъем:
|
|
24 x RJ45
|
R
|
|
S485: 1
|
x USB-C (для управления) Оптический порт:
|
|
4
|
x 1000Base-X SFP USB
|
|
-C:1
|
x USB-C (для управления) Последовательный интерфейс RS485 (опционально)
|
|
Физический интерфейс
|
|
Промышленный стандартный 3-контактный винтовой клеммник
|
Тип данных
|
|
1Ch RS485 двунаправленный
|
Сигналы RS-485
|
|
Data+, Data-, GND
|
Расстояние между линиями последовательного порта (медь)
|
|
1000 метров
|
Скорость передачи данных
|
|
0 ~ 800 кбит/с
|
PoE (Power over Ethernet)
|
|
Стандарт:
|
|
IEEE 802.3at Power over Ethernet Plus
|
IEEE 802.3af Power over Ethernet
|
|
P
|
|
► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFPRJ45
|
Назначение контактов питания
|
|
4/5(+), 7/8(-)
|
Бюджет PoE:
|
|
До
|
720Вт бюджет PoEОкружающая среда
|
|
Рабочая температура:от -40°C до 80°C (от -40°F до 176°F)
|
|
Температура хранения:
|
от -40°C до 85°C (от -40°F до 185°F)
|
|
Относительная влажность:
|
от 5% до 95% без конденсации
|
|
MTBF
|
> 200 000 часов
|
|
Электрические и механические
|
Входное питание:
|
|
48
|
|
~57
|
В постоянного тока,Резервное питание (6-контактный клеммник)услуги по техническому обслуживанию и приемке 8
|
|
Вт макс.
|
(PoE в использовании<720 Вт) Защита:Перегрузка по входному питанию:
|
|
Автоматическое сброс
|
|
Обратная полярность:
|
Присутствует
|
|
DI
|
P Switch
|
|
4-значный DIP-переключатель функция
|
|
DIPФункцияНастройки
|
SW 1
|
VLAN
|
ВКЛ - Включено
|
|
ВЫКЛ - Выключено
|
поддержка QINQ, Double VLAN,
|
Питание:
|
Состояние питания
|
|
ВЫКЛ - Выключено
|
SW 3 (для обновления)
|
Питание:
|
Состояние питания
|
|
ВЫКЛ - Выключено
|
SW 4 (для обновления)
|
Питание:
|
Состояние питания
|
|
ВЫКЛ - Выключено
|
Светодиодные индикаторы:
|
Питание:
|
Состояние питания
|
|
Ethernet (на порт):
|
|
Link/Activity
|
PoE
|
|
Состояние PoE
|
(T1~T24)
|
|
Волокно
|
: Порт Gigabit SFP: F25~F28
|
|
Размеры (ШхГхВ):155
|
x
|
|
115
|
x Вес:мм Вес:1.2 К
|
|
Г
|
Корпус:АлюминийКорпус
|
|
Варианты монтажа:
|
Крепление на DIN-рейку Функции программного обеспечения
|
|
Протоколы резервирования
|
Поддержка STP/RSTP/MSTP/ERPSv2, агрегирование каналов
|
|
Поддержка многоадресной рассылки
|
|
Поддержка IGMP Snooping V1/V2/V3
|
,
|
|
поддержка GMRP, GVMP,802.1Q
|
VLANуслуги по техническому обслуживанию и приемке,
|
|
поддержка QINQ, Double VLAN,
|
Управление временемуслуги по техническому обслуживанию и приемкеQOS
|
|
Перенаправление на основе потока
|
Ограничение скорости на основе потока
|
|
Фильтрация пакетов на основе потока
|
8*Выходные очереди каждого порта 802.1p/DSCP сопоставление приоритетов
Diff-Serv QoS, отметка/перемаркировка приоритета
Алгоритм планирования очередей (SP, WRR, SP+WRR)
ACL
Выдача ACL на основе порта
ACL на основе порта и VLAN
|
|
Фильтрация пакетов L2-L4, сопоставление первых 80 байт сообщения.
|
Предоставьте ACL на основе MAC, MAC-адреса назначения, IP-источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т. д.
P
o
E Управление
|
|
► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFPРаспределение выходной мощности PoEНастройка приоритета выходной мощности PoE
|
Рабочее состояние PoE
Планирование работы PoE
Диагностическое обслуживание
Поддержка зеркалирования портов, Syslog, Ping
Функция управления
|
|
Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet-сервер для управления, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
Управление тревогами
|
|
Поддержка 1-стороннего релейного выхода тревоги, RMON, TRAP
|
Безопасность
|
|
Защита от широковещательного шторма, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
Поддержка DHCP Snooping, Option 82
|
|
,
|
доступ к безопасности 802.1X,
Поддержка иерархического управления пользователями, списка управления доступом ACL,услуги по техническому обслуживанию и приемке,
фильтрация/привязка MAC на основе порта, черные дыры MAC, защита источника IP, изоляция портов, ограничение скорости сообщений ARP
Расширенные функции уровня 2+услуги по техническому обслуживанию и приемкеСтатический маршрут
|
|
Нормативные одобрения
|
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, класс A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Информация для заказа промышленного управляемого Ethernet-коммутатора PoE
|
|
Модель
|
|
Описание
|
ETH-DIMC2424M
|
P
|
Промышленный L2+ 24-портовый 10/100/1000T 802.3at PoE + 4-портовый 1000X SFP управляемый Ethernet-коммутатор
|
|
Опции SFP► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFP
|
► Модуль SFP приобретается отдельно.
|
|
Варианты монтажа
|
► Установлен кронштейн DIN-рейки по умолчанию
|
|
Параметры питания
|
|
► Блок питания на DIN-рейку. Открытый провод для клеммной колодки.
|
► Блок питания приобретается отдельно.
|
|
