Обзор промышленного гигабитного Ethernet-коммутатора PoE

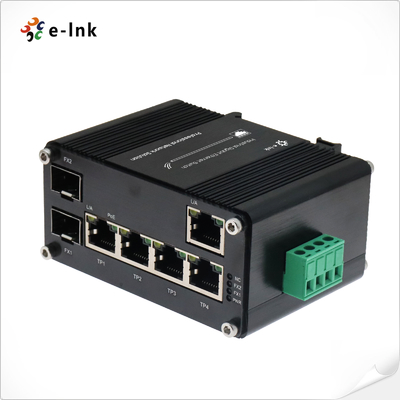

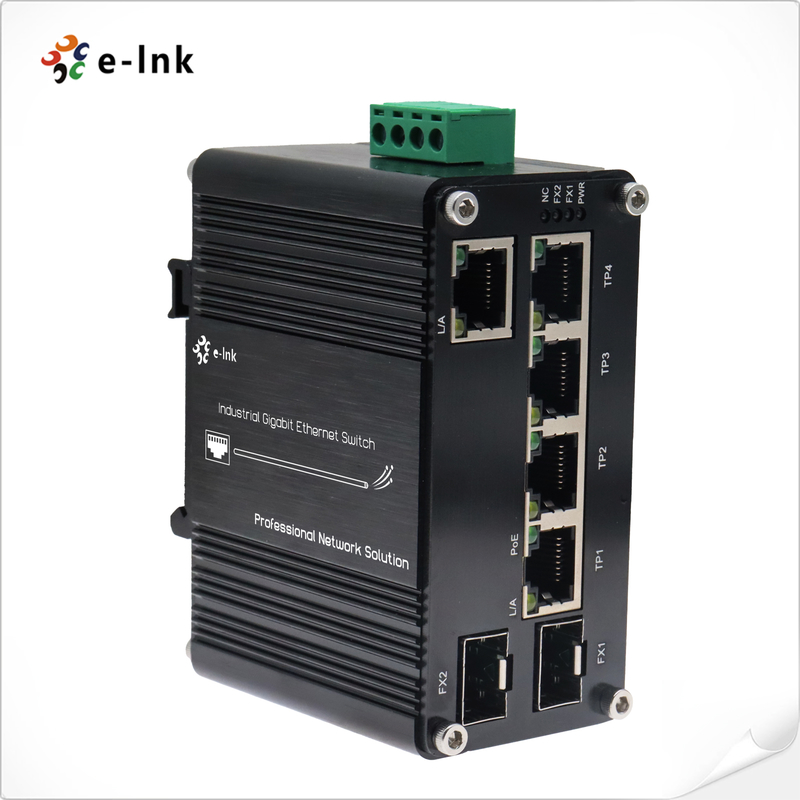

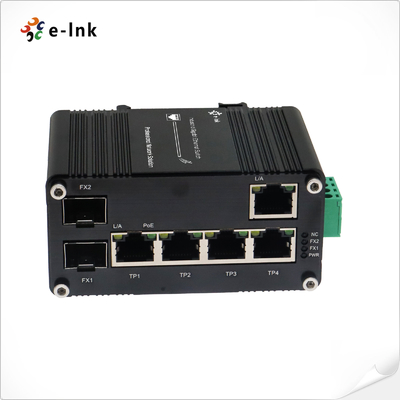

E-Link LNK-IMC205GHP-SFP - это миниатюрный промышленный высокомощный коммутатор PoE 90 Вт 802.3bt
, обеспечивающий сверхвысокую мощность и надежное соединение для требовательных сетевых сред.
С 4 гигабитными портами PoE++ (90 Вт на порт), 1 гигабитным портом восходящей линии связи и 2 двухскоростными слотами SFP,
коммутатор поддерживает технологию PoH (Power over HDBaseT). Это позволяет подавать 95 Вт мощности
по стандартным кабелям Cat5e/6, что делает его идеальным для устройств с высоким энергопотреблением, таких как PTZ-камеры, компьютеры «все в одном»,
цифровые вывески и PoE-освещение.
Разработанный для использования в суровых промышленных условиях, коммутатор обеспечивает защиту IP40, крепление на DIN-рейку
и высокую помехоустойчивость EFT/ESD, что делает его идеальным для автоматизации производства, нефтегазовых операций, видеонаблюдения
и наружного применения.
Особенности промышленного гигабитного Ethernet-коммутатора PoE
- Предоставляет пять гигабитных Ethernet-портов 10/100/1000BASE-T RJ45 с медным кабелем, поддерживающих высокоскоростную
- и стабильную передачу
- Оснащен 2 слотами SFP, совместимыми с оптическими модулями 1000BASE-X и 100BASE-FX в двух режимах
- Соответствует стандарту IEEE 802.3bt PoE, поддерживая устройства с питанием IEEE 802.3bt/at/af
- До 4 портов PoE для питания, с максимальной выходной мощностью 95 Вт на порт
- и общей мощностью PoE до 360 Вт
- Поддерживает установку на DIN-рейку, прост в развертывании в промышленных условиях
- Компактный безвентиляторный дизайн эффективно предотвращает перегрев и обеспечивает стабильную работу
- Высокопрочный металлический корпус IP40, пыленепроницаемый и долговечный, подходит для суровых условий
- Резервный вход питания 48~57 В постоянного тока с защитой от обратной полярности для повышения надежности системы
- Широкий диапазон рабочих температур: -40°C ~ 80°C (-40°F ~ 176°F), подходит для суровых промышленных условий
Технические характеристики промышленного гигабитного Ethernet-коммутатора PoE
|
Ethernet
|
|
Стандарты:
|
IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Full-Duplex Flow Control
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE 802.3bt 4-парный Power over Ethernet
|
|
IEEE 802.3at Power over Ethernet Plus PSE
|
|
IEEE 802.3af Power over Ethernet Plus
|
|
Пересылка & ФильтрацияСкорость: 14 880 кадров в секунду (10 Мбит/с)
|
148 800 кадров в секунду (100 Мбит/с)
|
|
1 488 000 кадров в секунду (1000 Мбит/с)
|
|
Буфер пакетов:
|
|
2 Мбит
|
Длина пакета:
|
|
10 Кбайт
|
Таблица MAC-адресов:
|
|
4K
|
Коммутационная матрица:
|
|
14 Гбит/с/неблокирующая
|
Свойство обмена
|
|
Пропускная способность объединительной платы: 14 Гбит/с;
|
Скорость пересылки пакетов: 14,88 млн пакетов в секунду
Разъем:
|
|
Стандарт:
|
Сетевые кабели
|
|
Витая пара:
|
мкм или 62,5/125
мкм или 62,5/125
мкм или 62,5/125Волоконно-оптический кабель
мкм или 62,5/125
Оптический порт:9/125или 100Base-FX Интерфейсили 100Base-FX
мкм или 62,5/125 мкм одномодовый кабель, обеспечивающий большую дальность 2/10/20/40/80/120 км (в зависимости от модуля SFP)
Оптический порт:2 x SFP 1000Base-Xили 100Base-FX 50/125
мкм или 62,5/125 мкм многомодовый оптоволоконный кабель на расстояние до 2 км (в зависимости от модуля SFP)
Оптический порт:9/125или 100Base-FX Интерфейсили 100Base-FX 5 x RJ45 (4-портовый выход 802.3at PoE)
Оптический порт:2 x SFP 1000Base-Xили 100Base-FX (автоматическое определение)
|
|
PoE (Power over Ethernet)
|
|
Стандарт:
|
IEEE802.3
|
|
af/
|
at /bt
|
|
Порт:
|
|
RJ45
|
Назначение контактов питания:Пара 1 End-span: 1/2(-), 3/6(+)Пара 2 Mid-span: 4/5(+), 7/8(-)802.3bt/PoH: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
|
|
Бюджет PoE:
|
Бюджет PoE до 360 Вт
|
|
Окружающая средаISO9001, CE, FCC, RoHS
|
-40°C to 80°C (-40°F to 176°F)
Температура хранения:
-40°C to 85°C (-40°F to 185°F)
|
|
Относительная влажность:
|
от 5% до 95% без конденсации
|
|
MTBF
|
|
> 200 000 часов
|
Электрические и механические
|
|
Входная мощность:
|
48
|
|
~
|
57 В постоянного тока
|
|
(Клеммная колодка)
|
Потребляемая мощность:
|
|
Макс. 382 Вт (PoE используется)
|
|
<5
|
Вт(PoE не используется)Перегрузка по входной мощности: Автоматическое сброс
|
|
Обратная полярность:
|
Присутствует
|
|
Размеры (ДxШxВ):95 x 88 x 46 мм Вес:
|
|
300 г
|
Корпус:
|
|
Алюминиевый корпус
|
Варианты монтажа:
|
|
DIN-рейка
|
Светодиодные индикаторы:
|
|
P
|
WR
|
|
:
|
Питание
|
|
L/A
|
:
|
|
Link/Activity
|
|
PoE:ISO9001, CE, FCC, RoHS
|
F
|
|
X1/FX2:ISO9001, CE, FCC, RoHS
|
FP Fiber Link Status
|
|
Нормативные разрешенияISO9001, CE, FCC, RoHS
|
EN55022:2010+AC: 2011, класс A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009EN 61000-3-3: 2013
|
EN55032
|
|
:201
|
|
7
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)IEC 61000-4-6: 2013 (CS)IEC 61000-4-8: 2009 (PFMF)Информация для заказа промышленного гигабитного Ethernet-коммутатора PoE
|
|
Модель
|
|
Описание
|
|
LNK-IMC205G
|
|
HP
|
|
-SFP
|
|
Промышленный 4-портовый 10/100/1000T 802.3bt 90W PoE + 1-портовый 10/100/1000T + 2-портовый 100/1000X SFP Gigabit Ethernet Switch
|
Опции SFP
|
► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFP
|
(Промышленный SFP)
|
|
.► Модуль SFP приобретается отдельно.Варианты монтажа
|
► Установлен кронштейн DIN-рейки по умолчанию;
|
|
Параметры питания
|
► Блок питания DIN-рейки 480 Вт/10 А 48 В постоянного тока. Открытый провод для клеммной колодки. ► Блок питания приобретается отдельноЕсли при тестировании продукта не возникло проблем, оригинальный образец будет возвращен.
|
|
