Миниатюрный промышленный 3-портовый 10/100/1000T 802.3at PoE + 1-портовый 100/1000X SC Ethernet-коммутатор с входом 12~48 В постоянного тока и усилителем напряжения
Обзор миниатюрного промышленного PoE-коммутатора с питанием от солнечной энергии

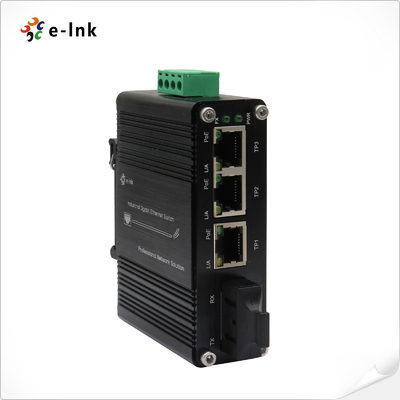

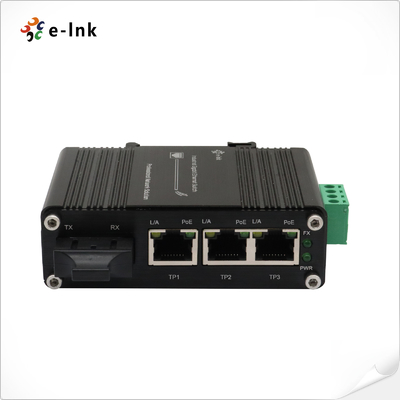

КоммутаторLNK-IMC103GPСерия представляет собой компактный промышленный 4-портовый гигабитный коммутатор Power over Ethernet
с3 портами 10/100/1000BASE-T Power over Ethernet (802.3at, 30 Вт каждый)
и1 портом 1000BASE-X одномодового оптоволокнапорт. Разработанный для сложных условий,
он предлагает широкий диапазон входного напряжения (12-48 В постоянного тока) с усилителем напряжения, что делает его идеальным для систем солнечной энергии,
промышленной автоматизации и наружного применения. Прочныйалюминиевый корпус IP40обеспечивает
исключительную устойчивость к экстремальным температурам (-40°C to 75°C), вибрациям и ударам,
при соблюдении стандартовCE/FCC. Обладая общим бюджетом PoE 90 Вт, функцией plug-and-play,
и 100% тестированием на прогон, он обеспечивает надежную и экономичную сетевую инфраструктуру промышленного уровня для требовательных сред.
Особенности миниатюрного промышленного PoE-коммутатора с питанием от солнечной энергии
► 3 порта RJ45 10/100/1000BASE-T (порты 1-3 поддерживают питание IEEE 802.3at PoE+, автоматическое переключение MDI/MDI-X)
► 1×1000Base-X оптический порт SC , подходит для высокоскоростной передачи по оптоволокну
► Широкий диапазон входного напряжения 12~48 В постоянного тока , встроенная функция повышения напряжения
► Бюджет питания PoE : 90 Вт (48 В постоянного тока), 90 Вт (24 В постоянного тока), 60 Вт (12 В постоянного тока)
► Самоадаптация Full/half duplex , поддержка автоматического согласования и обеспечение эффективной передачи
► Соответствует стандарту IEEE 802.3az Energy Efficient Ethernet (EEE) для снижения энергопотребления
► Корпус из алюминиевого сплава IP40 , прочный и мощный антиинтерференционный эффект
► Поддерживает монтаж на DIN-рейку и на стену для гибкого развертывания
► Промышленный дизайн для широкого диапазона температур -40°C to 75°C, подходит для суровых условий
Технические характеристики миниатюрного промышленного PoE-коммутатора с питанием от солнечной энергии
|
Ethernet
|
|
Стандарты:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3x Full-Duplex Flow Control
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Тип обработки:
|
Store-and-Forward
|
|
Скорость фильтрации:
|
14,880pps (10 Мбит/с)
|
|
148,800pps (100 Мбит/с)
|
|
1 488 000pps (1000 Мбит/с)
|
|
Память буфера пакетов:
|
4 Мбит
|
|
Switch Fabric:
|
12 Гбит/с
|
|
Макс. Длина пакета:
|
9K байт
|
|
Размер таблицы адресов
|
2K MAC-адресов
|
|
Интерфейс
|
|
Разъем:
|
3 x RJ45 с функцией инжектора 802.3at PoE+ (порты 1–3)
|
|
Оптический порт:
|
1 x SC 1000Base-X
|
|
PoE (Power over Ethernet)
|
|
Стандарт:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
Порт:
|
RJ45
|
|
Назначение контактов питания
|
4/5(+), 7/8(-)
|
|
Бюджет PoE:
|
До 90 Вт бюджет PoE (48 В постоянного тока), 90 Вт бюджет PoE (24 В постоянного тока), 60 Вт бюджет PoE (12 В постоянного тока)
|
|
Электрические и механические
|
|
Входное питание:
|
12~48 В постоянного тока, 2-контактный клеммный блок
|
|
Потребляемая мощность:
|
<95 Вт (без PoE<6 Вт)
|
|
Светодиодные индикаторы:
|
|
Состояние PWR:
|
Состояние питания
|
|
L/A:
|
Состояние Ethernet LINK
|
|
FX:
|
Состояние волокна LINK Состояние
|
|
Состояние PoE:
|
Состояние PoE
|
|
Размеры (ШхДхВ):
|
95 x 70 x 30 мм
|
|
Вес:
|
0,3 кг
|
|
Корпус:
|
Алюминиевый Корпус
|
|
Варианты монтажа:
|
DIN-рейка / Настенный монтаж
|
|
Окружающая среда
|
|
Рабочая температура:
|
-40°C to 75°C (-40°F to 167°F)
|
|
Температура хранения:
|
-40°C to 85°C (-40°F to 185°F)
|
|
Относительная влажность:
|
от 5% до 95% без конденсации
|
|
MTBF
|
> 200 000 часов
|
|
Нормативные одобрения
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, класс A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Информация для заказа миниатюрного промышленного PoE-коммутатора с питанием от солнечной энергии
|
Модель
|
Описание
|
|
LNK-IMC103GP
|
Миниатюрный промышленный 3-портовый 10/100/1000T 802.3at PoE + 1-портовый 1000X SC гигабитный Ethernet-коммутатор с входом 12~48 В постоянного тока и усилителем напряжения, портом SC Fiber, Многомодовый, двойное волокно, 850 нм, 550 м
|
|
LNK-IMC103GP-20
|
Миниатюрный промышленный 3-портовый 10/100/1000T 802.3at PoE + 1-портовый 1000X SC гигабитный Ethernet-коммутатор с входом 12~48 В постоянного тока и усилителем напряжения, портом SC Fiber, Одномодовый, двойное волокно, 1310 нм, 20 км
|
|
LNK-IMC103GPS-20A
|
Миниатюрный промышленный 3-портовый 10/100/1000T 802.3at PoE + 1-портовый 1000X SC гигабитный Ethernet-коммутатор с входом 12~48 В постоянного тока и усилителем напряжения, портом SC Fiber, Одномодовый, одно волокно, 1310 нм TX/1550 нм RX, 20 км
|
|
LNK-IMC103GPS-20B
|
Миниатюрный промышленный 3-портовый 10/100/1000T 802.3at PoE + 1-портовый 1000X SC гигабитный Ethernet-коммутатор с входом 12~48 В постоянного тока и усилителем напряжения, портом SC Fiber, Одномодовый, одно волокно, 1550 нм TX/1310 нм RX, 20 км
|
|
Варианты монтажа
|
► Установлен кронштейн DIN-рейки по умолчанию; в комплект входит кронштейн для настенного монтажа.
|
|
Параметры питания
|
► Источник питания 12~48 В постоянного тока. Открытый провод для клеммной колодки
|
|
► Источник питания приобретается отдельно.
|
