Обзор

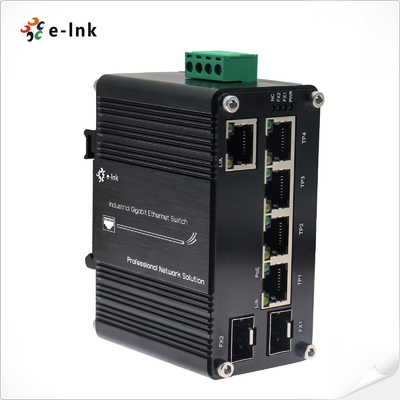

Серия E-link LNK-IMC205GHP-SFP - это промышленный коммутатор PoE++ высокой мощности, разработанный для удовлетворения
растущего спроса на энергоемкие сетевые устройства. Оснащенный 4 портами 10/100/1000BASE-T PoE++
(IEEE 802.3bt, до 90 Вт/порт), 1 портом Gigabit Ethernet и 2 слотами для оптоволоконных модулей SFP 100/1000M, этот компактный
но мощный коммутатор обеспечивает как высокоскоростную передачу данных, так и сверхвысокую мощность по стандартным кабелям Ethernet.
Основные характеристики
✔ 90 Вт PoE++ на порт (IEEE 802.3bt) – в 3 раза больше мощности, чем у стандартного PoE+ (802.3at)
✔ Поддержка PoH (Power over HDBaseT) – обеспечивает подачу питания до 95 Вт по кабелям Cat5e/6
✔ Двухскоростные слоты SFP – поддерживают многомодовое/одномодовое волокно для дальних или помехозащищенных соединений
✔ Промышленный дизайн – IP40, крепление на DIN-рейку, с высокой защитой от EFT/ESD
✔ Широкий диапазон рабочих температур – разработан для суровых условий (завод, улица, коммунальное хозяйство и т. д.)
Идеально подходит для приложений с высоким энергопотреблением
- PTZ-камеры с купольной скоростью (PoE++)
- Тонкие клиенты и сенсорные ПК AIO
- Цифровые вывески и системы POS/киосков
- Промышленный IoT и автоматизация
- Сети нефтегазовой, горнодобывающей, водопроводной/канализационной промышленности
Благодаря своей непревзойденной мощности и промышленной надежности, LNK-IMC205GHP-SFP является идеальным
решением для развертывания устройств с высоким энергопотреблением в критически важных и экстремальных условиях.
---
✅ Почему стоит выбрать этот коммутатор?
- Устраняет необходимость в отдельных источниках питания – упрощает установку
- Готов к будущему для PD с высоким энергопотреблением – поддерживает устройства следующего поколения
- Готов к оптоволокну – расширяет охват сети с помощью модулей SFP
- Прочный для промышленности – обеспечивает круглосуточную работу в сложных условиях
Идеально подходит для систем видеонаблюдения, автоматизации и наружных сетей, где важны высокая мощность + промышленная прочность.
Особенности
► До 4 портов устройств IEEE 802.3bt/at/af с питанием
► Бюджет PoE до 360 Вт
► Поддерживает питание PoE до 95 Вт для каждого порта PoE

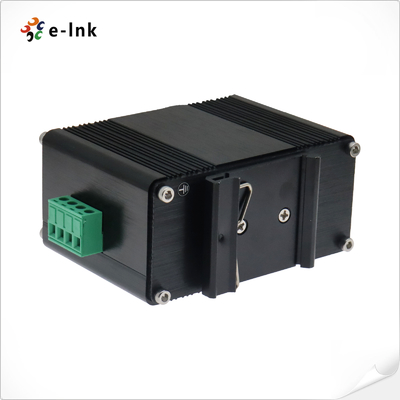

► Поддерживает установку на DIN-рейку
► Компактный безвентиляторный дизайн позволяет избежать перегрева
► Прочный металлический корпус IP40
► Резервное питание 48~57 В постоянного тока с защитой от обратной полярности
► Рабочая температура от -40°C до 80°C

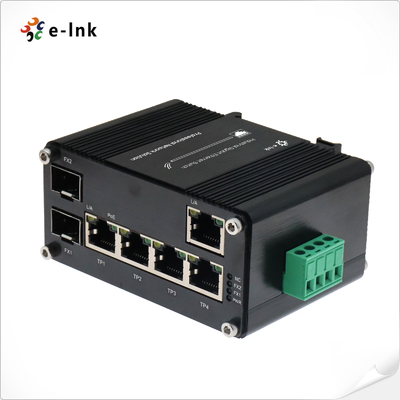

► 5 гигабитных Ethernet RJ45 медных портов 10/100/1000BASE-T
► 2 слота SFP, поддерживающие приемопередатчики 1000BASE-X и 100BASE-FX в двух режимах
► Соответствует стандарту IEEE 802.3bt PoE

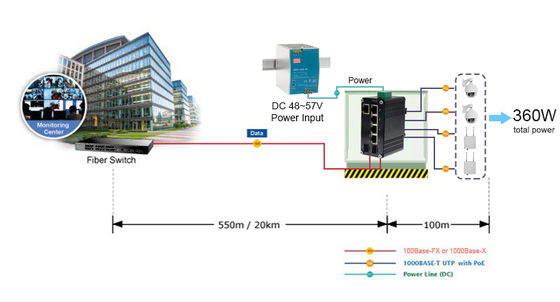

Применение
Технические индексы
Ethernet
| Стандарты: |
| IEEE 802.3 Ethernet |
IEEE 802.3u Fast Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3x Full-Duplex Flow Control |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| IEEE 802.3bt 4-парный Power over Ethernet |
| IEEE 802.3at Power over Ethernet Plus PSE |
| IEEE 802.3af Power over Ethernet Plus |
| Скорость пересылки и фильтрации: |
| 14 880 кадров в секунду (10 Мбит/с) |
148 800 кадров в секунду (100 Мбит/с) |
| 1 488 000 кадров в секунду (1000 Мбит/с) |
| Буфер пакетов: |
| 2 Мбит |
Длина пакета: |
| 10 Кбайт |
Таблица MAC-адресов: |
| 4K |
Коммутационная матрица: |
| 14 Гбит/с/неблокирующая |
Свойство обмена |
| Пропускная способность объединительной платы: 14 Гбит/с; |
Скорость пересылки пакетов: 14,88 млн кадров в секунду
Разъем:
|
| 5 x RJ45 (4-портовый выход PoE 802.3at) |
Сетевые кабели |
| Витая пара: |
10BASE-T: 2-парный UTP Cat. 3,4,5, до 100 м
100BASE-TX: 2-парный UTP Cat. 5, до 100 м
1000BASE-T: 4-парный STP Cat 5 до 100 м
Оптоволоконный кабель
1000BASE-SX:
Многомодовый оптоволоконный кабель 50/125 мкм или 62,5/125 мкм, до 220/550 м/2 км.
1000BASE-LX:
Одномодовый кабель 9/125 мкм, обеспечивающий большую дальность 2/10/20/40/80/120 км (в зависимости от модуля SFP)
100BASE-FX:
Многомодовый оптоволоконный кабель 50/125 мкм или 62,5/125 мкм для расстояния до 2 км (в зависимости от модуля SFP)
Одномодовый кабель 9/125 мкм для 20/40/60/120 км (зависит от модуля SFP)
Интерфейс
|
| Разъем: |
| 5 x RJ45 (4-портовый выход PoE 802.3at) |
Оптический порт: |
| 2 x SFP 1000Base-X или 100Base-FX (автоматическое определение) |
PoE (Power over Ethernet) |
| Стандарт: |
| IEEE802.3af/at/bt |
Порт: |
| RJ45 |
Назначение контактов питания: |
| Пара 1 End-span: 1/2(-), 3/6(+) |
Пара 2 Mid-span: 4/5(+), 7/8(-)
802.3bt/PoH: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
Бюджет PoE:
|
| Бюджет PoE до 360 Вт |
Окружающая среда |
| Рабочая температура: |
| от -40°C до 80°C |
Температура хранения: |
| от -40°C до 85°C |
Относительная влажность: |
| от 5% до 95% без конденсации |
MTBF |
| > 200 000 часов |
Электрические и механические |
| Входное питание: |
| 48~57 В постоянного тока (клеммная колодка) |
Потребляемая мощность: |
| 382 Вт макс. (PoE используется) |
<5 Вт (PoE не используется) |
| Перегрузка по входному питанию: |
| Автоматическое восстановление |
Обратная полярность: |
| Присутствует |
Размеры (ДxШxВ): |
| 95 x 88 x 46 мм |
Вес: |
| 300 г |
Корпус: |
| Алюминиевый корпус |
Варианты монтажа: |
| DIN-рейка |
Светодиодные индикаторы: |
| PWR: |
| Питание |
L/A: |
| Link/Activity (Связь/Активность) |
PoE: |
| Состояние PoE |
FX1/FX2: |
| Состояние оптоволоконной связи SFP |
Нормативные одобрения |
| ISO9001, CE, FCC, RoHS |
| EN55022:2010+AC: 2011, класс A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55032:2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Информация для заказа |
Модель
| Описание |
LNK-IMC205GHP-SFP |
| Промышленный 4-портовый коммутатор Gigabit Ethernet 10/100/1000T 802.3bt 90W PoE + 1-портовый 10/100/1000T + 2-портовый 100/1000X SFP |
Опции SFP |
| ► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFP (Промышленный SFP). |
► Модуль SFP приобретается отдельно. |
| Варианты монтажа |
| ► Установлен кронштейн DIN-рейки по умолчанию; |
Варианты питания |
| ► Источник питания на DIN-рейку 480 Вт/10 А 48 В постоянного тока. Открытый провод для клеммной колодки. |
► Источник питания приобретается отдельно |
