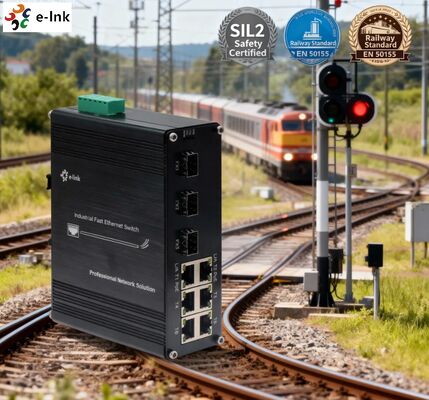

Промышленный 6-портовый 10/100T 802.3af/at PoE + 3-портовый Ethernet-коммутатор 100BASE-FX
Обзор
Серия LNK-IMC306P — это упрочненный промышленный PoE+ коммутатор, обеспечивающий питание и подключение данных
для требовательных сред. Оснащенный 6 портами 10/100Base-TX PoE+ (IEEE 802.3at) и 3 портами 100Base-FX
оптоволокна, этот надежный коммутатор предназначен для питания и подключения устройств в суровых промышленных условиях.
Основные характеристики:
✔ 6 портов PoE+ (до 30 Вт на порт) для IP-камер, беспроводных точек доступа и других PD
✔ 3 оптоволоконных порта, поддерживающих одномодовое/многомодовое волокно (1/2 ядра) для дальних соединений (2 км многомодовое /
20 км+ одномодовое)
✔ Промышленный дизайн: работа от -40°C до +75°C, высокая помехозащищенность и виброустойчивость
✔ Автоматическое согласование медных портов с поддержкой полного/полудуплексного режима и автоматического MDI/MDI-X

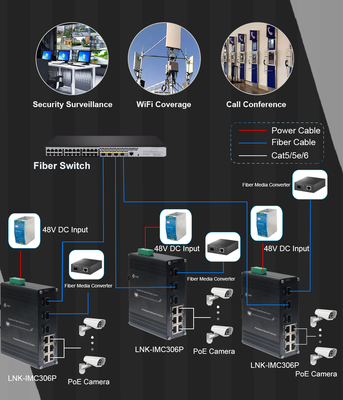

Идеально подходит для:
• Промышленных сетей IoT и автоматизации
• Наружного видеонаблюдения с IP-камерами
• Распределенных беспроводных систем
• Удаленных развертываний требующих как питания, так и оптоволоконного соединения
Благодаря возможности PoE+ и оптоволоконным каналам связи, серия LNK-IMC306P устраняет необходимость в отдельных источниках питания
обеспечивая при этом помехозащищенную оптоволоконную магистраль — идеально подходит для расширения сетей в условиях электрических помех или
широкополосных установках. Прочный корпус обеспечивает надежность в экстремальных условиях, что делает его экономичным
универсальным решением для передачи питания и данных.
Особенности
► Поддерживает IEEE 802.3af/at PoE+ (30 Вт на порт)
► SFP, SC, FC, ST опционально
► Поддерживает управление потоком 802.3x
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► Резервные входы питания

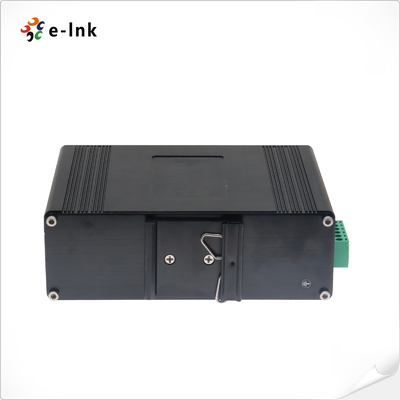

► Поддерживает установку на DIN-рейку
► Рабочая температура от -40°C до 80°C (-40°F до 176°F)

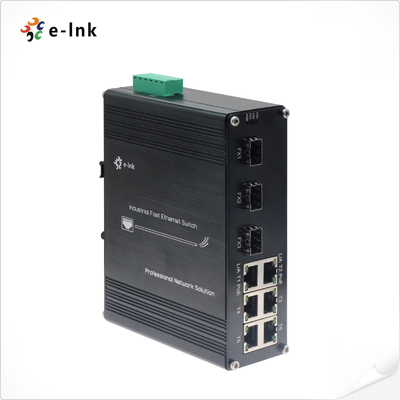

► 6 10/100Base-TX + 3 100Base-FX
► Порт 10/100 Мбит/с RJ45 поддерживает полный/полудуплексный режим, автоматическое согласование, автоматический MDI/MDIX
Применение
Технические характеристики
| Ethernet |
| Стандарты: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| Управление потоком IEEE802.3x |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| IEEE802.3af Power over Ethernet |
| IEEE802.3at Power over Ethernet |
| Скорость пересылки и фильтрации: |
14 880 пакетов в секунду (10 Мбит/с) |
| 148 800 пакетов в секунду (100 Мбит/с) |
| Память буфера пакетов: |
512 Кбит |
| Тип обработки: |
Store-and-Forward |
| Размер таблицы адресов: |
1024 MAC-адреса |
| Интерфейс |
| Разъем: |
6 x RJ45 |
| Оптический порт: |
3 x 100Base-FX (SFP, SC, FC, ST опционально) |
| Окружающая среда |
| Рабочая температура: |
-40°C до 80°C (-40°F до 176°F) |
| Температура хранения: |
-40°C до 85°C (-40°F до 185°F) |
| Относительная влажность: |
от 5% до 95% без конденсации |
| MTBF |
> 200 000 часов |
| Электрические и механические характеристики |
| Входное питание: |
48~57 В постоянного тока, резервное питание (6-контактный клеммный блок) |
| Потребляемая мощность: |
180 Вт макс. (PoE в использовании) |
| 5 Вт макс. (PoE не используется) |
| Стандарт: |
IEEE802.3af/at |
| PoE: |
| Порт: |
Порт RJ45 1 ~ Порт 6 |
| Макс. мощность на порт: |
30 Вт макс. на порт (альтернативный режим B) |
| Защита: |
| Перегрузка по входному питанию: |
Автоматическое сброс |
| Обратная полярность: |
Присутствует |
| Светодиодные индикаторы: |
| Питание: |
Состояние PWR |
| PoE: |
Состояние на порт |
| Ethernet (на порт): |
Link/Activity |
| Волокно: |
FX1, FX2, FX3 |
| Размеры (ШхДхВ): |
150 x 115 x 50 мм |
| Вес: |
0,6 кг |
| Корпус: |
Алюминиевый корпус |
| Варианты монтажа: |
DIN-рейка |
| Нормативные одобрения |
| ISO9001 |
| EN55022:2010+AC: 2011, класс A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Информация для заказа
| Модель |
Описание |
| LNK-IMC306P |
Промышленный Ethernet-коммутатор: 6-портовый 10/100Base-TX (6-портовый PoE+) + 3-портовый 100BASE-FX Fiber, многомодовый, двойное волокно, SC, 2 км |
| LNK-IMC306P-20 |
Промышленный Ethernet-коммутатор: 6-портовый 10/100Base-TX (6-портовый PoE+) + 3-портовый 100BASE-FX Fiber, одномодовый, двойное волокно, SC, 20 км |
| LNK-IMC306PS-20 |
Промышленный Ethernet-коммутатор: 6-портовый 10/100Base-TX (6-портовый PoE+) + 3-портовый 100BASE-FX Fiber, одномодовый, одно волокно, SC, 20 км |
| LNK-IMC306PF-20 |
Промышленный Ethernet-коммутатор: 6-портовый 10/100Base-TX (6-портовый PoE+) + 3-портовый 100BASE-FX Fiber, одномодовый, одно волокно, FC, 20 км |
| LNK-IMC306P-SFP |
Промышленный 6-портовый 10/100BASE-T (6-портовый PoE+) + 3-портовый 100BASE SFP Ethernet-коммутатор |
| Опции SFP |
► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFP |
| ► Модуль SFP приобретается отдельно. |
| Варианты монтажа |
► Установлен кронштейн DIN-рейки по умолчанию. |
| Варианты питания |
► Блок питания DIN-рейки 240 Вт/5 А 48 В постоянного тока. Открытый провод для клеммной колодки. |
| ► Блок питания приобретается отдельно. |
