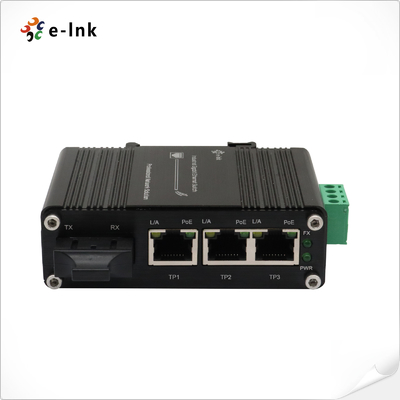

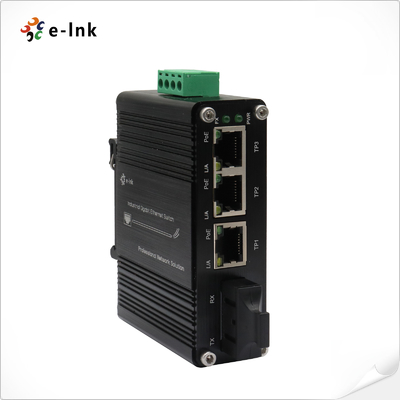

Мини-индустриальный 3-портный 10/100/1000T 802.3at PoE + 1-портный 1000X SC Ethernet Switch с входом 12 ~ 48VDC и усилителем напряжения
Обзор
Серия LNK-IMC103GP представляет собой компактный, но надежный неконтролируемый промышленный коммутатор PoE+, предназначенный для
Комбинирование 3× 10/100/1000Base-T PoE+ портов (802.3at, 30W/порт)
и 1× 1000Base-X SC волокна порта, этот экономия места переключатель обеспечивает надежное питание и подключение
в экстремальных условиях.
Ключевые особенности и преимущества:
✔ Промышленное решение PoE+:
- 3× Гигабитные порты PoE (до 30 Вт каждый) для питания IP-камер/WAP
- Встроенный усилитель напряжения поддерживает широкий диапазон ввода 12-48VDC
- Идеально подходит для солнечных и ветровых установок
✔ Устойчивый дизайн:
- -40°C до +75°C
- Вибрационно-ударно-устойчивая конструкция
- 100% сжигания проверяется на надежность
✔ Упрощенное подключение:
- СК-волоконный порт для длинных линий связи, защищенных от шума
- Операция "подключаем и запускаем" с автоматическим управлением
- варианты установки на стенах или на рельсах DIN
✔ Сертификат надежности:
- Соответствует требованиям CE/FCC
- Защита от перенапряжений (EN61000-6-2/4)
- Металлический корпус для защиты от ЭМИ
Идеальное применение:
• Системы наблюдения на солнечной энергии на улице
• Транспортная инфраструктура (наблюдение за дорогой и тоннелями)
• Удаленное развертывание промышленного IoT
• Неблагоприятные условия для беспроводных сетей
С его уникальной комбинацией PoE +, волоконного соединения и широкого напряжения входа, LNK-IMC103GP
Серия обеспечивает экономически эффективное, без обслуживания решение для промышленных краевых сетей.
компактный форм-фактор и упрощенный дизайн делают его идеальным для установки с ограниченным пространством, где
надежность критична.
Особенности
Ввод мощности в широком диапазоне 12 ~ 48VDC с функцией повышения мощности
️ До 90W PoE бюджет (48VDC), 90W PoE бюджет (24VDC), 60W PoE бюджет (12VDC)
Поддерживает полный/полудуплекс, автопереговоры
IEEE 802.3az Энергоэффективный Ethernet (EEE)
Алюминиевый корпус IP40

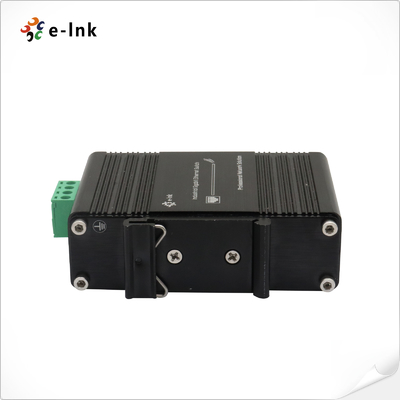

Поддерживает установку DIN-Rail & Wall-mount
Окружающая среда -40°C до 75°C ((-40°F до 167°F)
3 авто-MDI/MDI-X порта BASET RJ45 с IEEE 802.3at PoE+ инжектором (порт-1 к порту-3)
1 1000Base-X SC порт

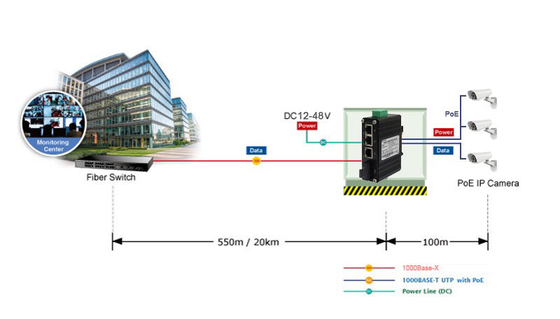

Применение
Технические индексы
| Ethernet |
| Стандарты |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3x полнодуплексное управление потоком |
| IEEE 802.3az Энергоэффективный Ethernet (EEE) |
| Тип обработки: |
Сохранение и пересылка |
| Скорость фильтрации: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Пакетная буферная память: |
4 Мбит |
| Сменная ткань: |
12 Гбит/с |
| Максимальная длина пакета: |
9K байтов |
| Размер таблицы адресов |
2K MAC-адреса |
| Интерфейс |
| Коннектор: |
3 x RJ45 с функцией 802.3at PoE+ инжектора (порты от 1 до 3) |
| Оптический порт: |
1 x SC 1000Base-X |
| PoE (Power over Ethernet) |
| Стандарт: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Мощность через Ethernet |
| Порт: |
RJ45 |
| Назначение подставки питания |
4/5(+), 7/8(-) |
| Бюджет на ПО: |
До 90-ватного бюджета PoE (48VDC), 90-ватного бюджета PoE (24VDC), 60-ватного бюджета PoE (12VDC) |
| Электрические и механические |
| Сила ввода: |
12 ~ 48VDC, 2-конечный блок |
| Потребление энергии: |
< 95 Вт (не PoE < 6 Вт) |
| Светодиодные индикаторы |
| ПВР: |
Статус питания |
| Л/А: |
Статус Ethernet LINK |
| FX: |
Статус Fiber LINK |
| Поэтический: |
Статус PoE |
| Размеры (WxDxH): |
95 x 70 x 30 мм |
| Вес: |
00,3 кг. |
| Оружейный корпус: |
Алюминиевый корпус |
| Варианты монтажа: |
DIN-Rail/Стенная установка |
| Экологические |
| Рабочая температура: |
-40°C до 75°C (-40°F до 167°F) |
| Температура хранения: |
-40°C до 85°C (-40°F до 185°F) |
| Относительная влажность: |
Неконденсирующее от 5% до 95% |
| MTBF |
> 200 000 часов |
| Разрешения по правилам |
| ISO9001, CE, FCC, RoHS |
|
ЕНС:
EN55022:2010+AC: 2011, класс А
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (всплеск)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Информация о заказе
| Модель |
Описание |
| LNK-IMC103GP |
Мини-индустриальный 3-порт 10/100/1000T 802.3at PoE + 1-порт 1000X SC Gigabit Ethernet Switch с входом 12 ~ 48VDC и усилителем напряжения, SC Fiber Port, Multimode, Dual Fiber, 850nm, 550m |
| LNK-IMC103GP-20 |
Мини-индустриальный 3-порт 10/100/1000T 802.3at PoE + 1-порт 1000X SC Gigabit Ethernet Switch с входом 12 ~ 48VDC и усилителем напряжения, SC Fiber Port, Single Mode, Dual Fiber, 1310nm, 20 км |
| LNK-IMC103GPS-20A |
Мини-индустриальный 3-порт 10/100/1000T 802.3at PoE + 1-порт 1000X SC Gigabit Ethernet Switch с входом 12 ~ 48VDC и усилителем напряжения, SC Fiber Port, Single Mode, Single Fiber, 1310nm TX/1550nm RX, 20 км |
| LNK-IMC103GPS-20B |
Мини-индустриальный 3-порт 10/100/1000T 802.3at PoE + 1-порт 1000X SC Gigabit Ethernet Switch с входом 12 ~ 48VDC и усилителем напряжения, SC Fiber Port, Single Mode, Single Fiber, 1550nm TX/1310nm RX, 20 км |
| Варианты монтажа |
Установлена поддержка по умолчанию DIN-Rail; включена поддержка на стенке. |
| Опции питания |
12 ~ 48VDC. Открытый провод для терминального блока |
| Поставки питания покупаются отдельно. |
