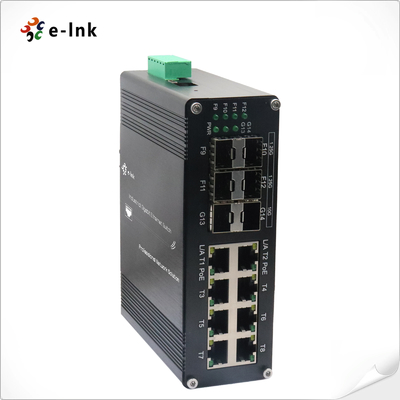

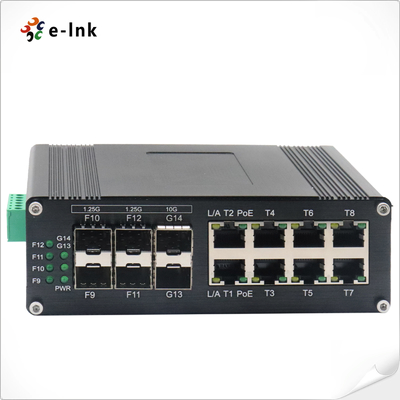

Промышленный 8 TP портов и 6 волокнистых портов SFP + управляемый коммутатор Ethernet для интеграции сетей

Опции SFP

Обзор

Серия ETH-IMC2408MP - это промышленный управляемый коммутатор L2+ с поддержкой multi-gigabit PoE+, который

сочетает в себе высокую мощность PoE с расширенными возможностями оптоволоконного подключения. Оснащенный 8 портами Gigabit PoE+

(802.3at, 30 Вт/порт), 4 слотами 1G SFP и 2 восходящими каналами 10G SFP+, этот упрочненный коммутатор разработан

для приложений, требующих большой пропускной способности и питания по Ethernet, в суровых условиях.

Основные характеристики и преимущества:
✔ Высокая мощность PoE+:
- 8 портов 10/100/1000Base-T(X) обеспечивают до 30 Вт на порт
- Общий бюджет PoE 240 Вт для питания нескольких устройств с высокими требованиями

✔ Multi-Gigabit оптоволоконное подключение:
- 4 слота 1000Base-X SFP (1G) + 2 порта 10G SFP+
- Поддерживает одномодовые/многомодовые (1/2 ядра) модули
- Обеспечивает гибкие оптоволоконные топологии от коротких расстояний до 80 км+

✔ Промышленная надежность:
- Рабочий диапазон температур от -40°C до +75°C
- Варианты монтажа на DIN-рейку или на стену
- Защита от электромагнитных помех/перенапряжений (соответствует EN61000-6-2/4)

✔ Расширенное управление L2+:
- VLAN, QoS и управление питанием PoE
- IGMP snooping для оптимизации трафика multicast
- Два образа прошивки для отказоустойчивой работы

Идеальные области применения:
• Системы видеонаблюдения высокого разрешения (PTZ-камеры с 10G backhaul)
• Беспроводные сети вне помещений (PoE-питаемые WAP с агрегацией по оптоволокну)
• Промышленная автоматизация со смешанными требованиями PoE и оптоволокна
• Транспортная инфраструктура (системы мониторинга туннелей/мостов)

Благодаря уникальному сочетанию высокой мощности PoE, портов доступа 1G и восходящих каналов 10G по оптоволокну,

серия ETH-IMC2408MP обеспечивает непревзойденную универсальность для современных промышленных сетей. Упрочненная конструкция коммутатора

обеспечивает круглосуточную работу в экстремальных условиях, обеспечивая масштабируемую пропускную способность

и питание для растущих развертываний IoT.

Особенности

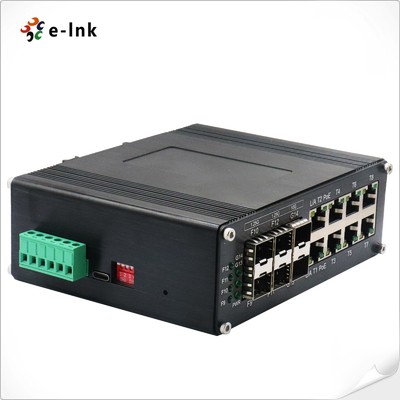

► DIP-переключатель поддерживает одноклавишный VLAN, одноклавишное управление кольцом, сброс PoE и PoE 250 м

Сеть

► Поддержка подключения порта USB-C для простого управления, без необходимости доступа к RS232

последовательному порту

► Jumbo Frame 9K байт

► IEEE 802.3az Energy Efficient Ethernet (EEE)

► Алюминиевый корпус IP40

► Поддерживает установку на DIN-рейку

► Поддержка 8x10/100/1000Base-T 802.3at PoE + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+

► Порт 10/100/1000Mbps RJ45 поддерживает Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX

► Соответствует IEEE802.3af/at

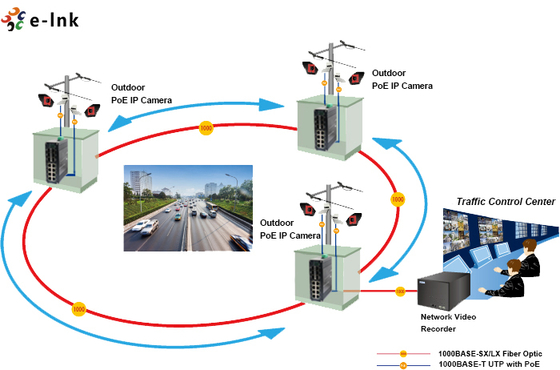

Применение

Технические индексы

Ethernet
Стандарты:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Скорость пересылки и фильтрации:	14 880 пакетов в секунду (10 Мбит/с)
	148 800 пакетов в секунду (100 Мбит/с)
	1 488 000 пакетов в секунду (1000 Мбит/с)
	1 488 000 000 пакетов в секунду (10000 Мбит/с)
Память буфера пакетов:	12 Мбит
Тип обработки:	Store-and-Forward
Пропускная способность объединительной платы	110 Гбит/с
Максимальная длина пакета:	Jumbo Frame 9K байт
Размер таблицы адресов:	8K MAC-адресов
Интерфейс
Разъем:	8 x RJ45
RS485:	1 x RS485 (опционально)
Оптический порт:	4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+
USB-C:	1 x USB-C (для управления)
Последовательный интерфейс RS485 (опционально)
Физический интерфейс	Промышленный стандартный 3-контактный винтовой клеммник
Тип данных	1Ch RS485 двунаправленный
Сигналы RS-485	Data+, Data-, GND
Расстояние между линиями последовательного порта (медь)	1000 метров
Скорость передачи данных	0 ~ 800 кбит/с
PoE (Power over Ethernet)
Стандарт:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
Порт:	RJ45
Назначение контактов питания	4/5(+), 7/8(-)
Бюджет PoE:	До 240 Вт бюджет PoE
Окружающая средаРабочая температура:
от -40°C до 80°C (от -40°F до 176°F)	Температура хранения:
от -40°C до 85°C (от -40°F до 185°F)	Относительная влажность:
от 5% до 95% без конденсации	MTBF
> 200 000 часов	Электрические и механические
Входное питание:
48~57 В постоянного тока, резервное питание (6-контактный клеммник)	Потребляемая мощность:
8 Вт макс. (PoE в использовании	<240 Вт)Защита:
Перегрузка по входному питанию:
Автоматическое сброс	Обратная полярность:
Присутствует	DIP
P переключательФункция 4-значного DIP-переключателя
DIP	Функция	Настройки	SW 1
	VLAN	Поддержка IEEE 802.1Q 4K VLAN, поддержка QINQ, Double VLAN,	ВЫКЛ - Выключено	Светодиодные индикаторы:
	Управление кольцом	ВКЛ - Включено	ВЫКЛ - Выключено	Светодиодные индикаторы:
	Сеть PoE 250 м	ВКЛ - Включено	ВЫКЛ - Выключено	Светодиодные индикаторы:
	Сброс PoE	ВКЛ - Включено	ВЫКЛ - Выключено	Светодиодные индикаторы:
PWR:
Состояние питания	Ethernet (на порт):
Link/Activity	PoE (опционально)
Состояние PoE	Оптика:
Порт Gigabit SFP: F9~F12	Порт 10G SFP+: F13, F14
	Размеры (ШхДхВ):
149 x 114 x 50 мм	Вес:
0,55 кг	Корпус:
Алюминиевый корпус	Варианты монтажа:
Крепление на DIN-рейку	Функции программного обеспечения
Протоколы резервирования
Поддержка STP/RSTP/MSTP/ERPSv2, агрегирование каналов	Поддержка Multicast
Поддержка IGMP Snooping V1/V2/V3, поддержка GMRP, GVMP, 802.1Q	VLAN
Поддержка IEEE 802.1Q 4K VLAN, поддержка QINQ, Double VLAN,	Управление временем
SNTP	QOS
Перенаправление на основе потока	Ограничение скорости на основе потока Фильтрация пакетов на основе потока 8*Выходные очереди каждого порта 802.1p/DSCP сопоставление приоритетов Diff-Serv QoS, приоритет Mark/Remark Алгоритм планирования очередей (SP, WRR, SP+WRR) ACL
Выдача ACL на основе порта	ACL на основе порта и VLAN Фильтрация пакетов L2-L4, сопоставление первых 80 байт сообщения. Предоставление ACL на основе MAC, MAC-адреса назначения, IP-источника, IP-назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т. д. Управление PoE
Общий лимит мощности питания PoE	Распределение выходной мощности PoE Настройка приоритета выходной мощности PoE Рабочее состояние PoE Планирование работы PoE Диагностическое обслуживание
Поддержка зеркалирования портов, Syslog, Ping	Функция управления
Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet-сервер для управления, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT	Управление тревогами
Поддержка 1-стороннего релейного выхода тревоги, RMON, TRAP	Безопасность
Защита от широковещательного шторма, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	Поддержка DHCP Snooping, Option 82,802.1X security access, Поддержка иерархического управления пользователями, список управления доступом ACL, Поддержка DDOS, фильтрация/привязка MAC на основе порта, черные дыры MAC, защита источника IP, изоляция портов, ограничение скорости сообщений ARP Расширенные функции уровня 2+
Управление IPv4/IPv6	Статический маршрут Нормативные одобрения
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, класс A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Информация для заказа

Модель
