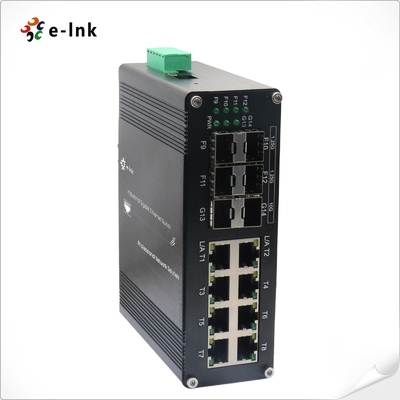

Промышленный управляемый Ethernet-коммутатор SFP+ с 8 портами TP и 6 волоконно-оптическими портами для интеграции сетей

Промышленный L2+ 8-порт 10/100/1000T + 4-порт 1G SFP + 2-порт 10G SFP+ Управляемый коммутатор Ethernet

Обзор

Серия ETH-IMC2408M представляет собой промышленно управляемый многогигабитный коммутатор Ethernet, предназначенный для

высокопроизводительная сеть в требовательных условиях. объединение 8× Гигабитных медных портов, 4× 1G

SFP слоты, и 2 × 10G SFP + порты, этот упрощенный переключатель обеспечивает исключительную гибкость подключения для

применения, требующие большой пропускной способности.

Ключевые особенности и преимущества:
✔ Конфигурация гибридного порта:
- 8× 10/100/1000Base-T(X) порты RJ45 с автоматическим MDI/MDI-X
- 4× 1000Base-X SFP слоты (1G)
- 2× 10G SFP+ порты для высокоскоростных подключений

✔ Поддержка из будущего:
- Совместима с оптикой 1G и 10G
- Поддерживает одномодные/многомодные (1/2 ядра) модули SFP/SFP+
- позволяет осуществлять длинные перевозки на расстоянии до 80 км (с соответствующей оптикой)

✔ Промышленная надежность:
- -40°C до +75°C
- варианты установки на стенах или на рельсах DIN
- Защита от перенапряжений и сопротивление вибрациям

✔ Продвинутое управление:
- VLAN, QoS, и IGMP шпионить
- Отражение портов и распределение приоритетов движения
- Интерфейсы управления Web/CLI/SNMP

Идеальное применение:
• Системы наблюдения с высокой пропускной способностью с 4K IP-камерами
• Промышленные базовые сети, требующие 10G-подключения
• Беспроводные точки агрегации для развертывания 5G/Wi-Fi 6
• Интеллектуальные транспортные системы (МСП, железнодорожные коммуникации)

С его уникальной комбинацией портов доступа 1G и 10G волоконных подключений, серия ETH-IMC2408M

Он позволяет преодолеть разрыв между краевыми устройствами и основными сетями.

надежная работа в суровых условиях при обеспечении масштабируемой пропускной способности для растущей сети

требований.

Особенности

Поддержка подключения порта USB-C для простого управления, без необходимости доступа к RS232

Серийный порт вообще

9K байтов Jumbo Frame

IEEE 802.3az Энергоэффективный Ethernet (EEE)

Алюминиевый корпус IP40

Поддерживает установку DIN-Rail

-40°C до 80°C (-40°F до 176°F)

Поддержка 8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP

10/100/1000Mbps RJ45 Порт поддерживает полный/полудуплекс, автоматическое ведение переговоров, автоматическое MDI/MDIX

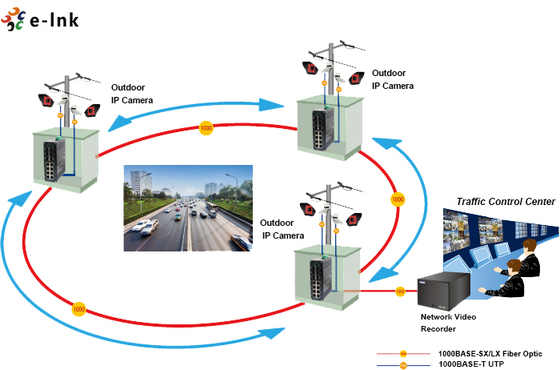

Применение

Технические индексы

Ethernet
Стандарты	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Строящее дерево
Скорость пересылки и фильтрации:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
Пакетная буферная память:	12М бит
Тип обработки:	Сохранение и пересылка
Пропускная способность фонового плана	110 Гбит/с
Максимальная длина пакета:	9K байтов Jumbo Frame
Размер таблицы адресов:	8K MAC-адреса
Интерфейс
Коннектор:	8 x RJ45
RS485:	1 x RS485 (необязательно)
Оптический порт:	4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+
USB-C:	1 x USB-C (для управления)
Серийный интерфейс RS485 (необязательно)
Физический интерфейс	Промышленный стандартный терминал с тремя винтами
Тип данных	1Ch RS485 Двухнаправленный
Сигналы RS-485	Данные+, Данные-, GND
Дистанция серийных портовых линий (медь)	1000 метров
Ставка Baud	0 ~ 800 кбит / с
ОкружениеНТЛ
Рабочая температура:	-40°C до 80°C (-40°F до 176°F)
Температура хранения:	-40°C до 85°C (-40°F до 185°F)
Относительная влажность:	Неконденсирующее от 5% до 95%
MTBF	> 200 000 часов
Электрические и механические
Сила ввода:	12 ~ 48VDC, избыточная мощность (6-принтовый терминальный блок)
Потребление энергии:	Максимальная мощность 8 Вт. (ПоЭ в эксплуатации < 240 Вт)
Защита:
Перегрузка питания:	Автоматическое перезагрузка
Обратная полярность:	В настоящее время

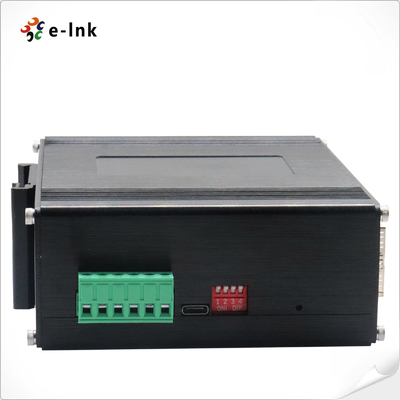

ДИP переключатель
4-значная функция переключателя DIP	DIP	Функция	Настройки
	SW 1	VLAN	Включено	ОФФ - инвалид
	SW 2	Управление кольцами	Включено	ОФФ - инвалид
	SW 3	Сохраняется	ОН - Запрещено	ОФФ - Запрещено
	SW 4	Сохраняется	ОН - Запрещено	ОФФ - Запрещено

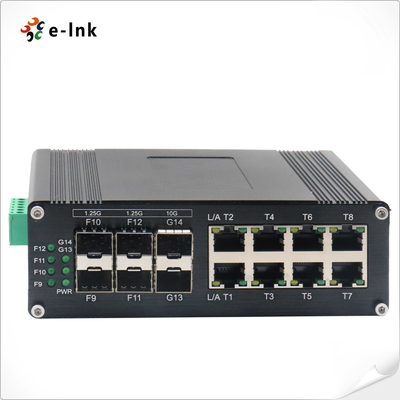

Светодиодные индикаторы
ПВР:	Статус питания
Ethernet (на порт):	Связь/Деятельность
Волокно:	Гигабитный порт SFP: F9~F12
	Порт 10G SFP+: F13, F14
Размеры (WxDxH):	149 x 114 x 50 мм
Вес:	0.55 кг.
Оружейный корпус:	Алюминиевый корпус
Варианты монтажа:	Подвеска DIN-Rail
Особенности программного обеспечения
Протоколы увольнения	Поддержка STP/RSTP/MSTP/ERPSv2, агрегация ссылок
Поддержка мультитрансляции	Поддержка IGMP Snooping V1/V2/V3, поддержка GMRP, GVMP,802.1Q
VLAN	Поддержка IEEE 802.1Q 4K VLAN, поддержка QINQ, двойная VLAN,
Управление временем	СНТП
QOS	Перенаправление на основе потоков Ограничение ставки на основе потока Фильтрация пакетов на основе потока 8*Выходные очереди каждого порта 802.1p/DSCP приоритетное отображение Diff-Serv QoS, Знак приоритета/Примечание Алгоритм планирования очереди (SP, WRR, SP+WRR)
ACL	Выдача ACL в порту ACL на основе порта и VLAN Фильтрация пакетов L2 на L4, совпадающая с первыми 80 байтами сообщения. Предоставление ACL на основе MAC, адреса MAC назначения, IP-источника, IP-направления, типа протокола IP, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т.д.
Диагностическое обслуживание	Поддержка зеркальных портов, Syslog, Ping
Функция управления	Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet сервер для управления, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
Управление сигнализацией	Поддержка выхода сигнализации одностороннего ретранслятора, RMON, TRAP
Охрана	Защита от штормов, HTTPS/SSLv3, AAA и RADIUS, SSH2.0 Поддержка DHCP Snooping, вариант 82,802.1X безопасный доступ, Поддержка иерархического управления пользователями, списка контроля доступа ACL, Поддержка DDOS, фильтрация / привязка MAC на основе портов, черные дыры MAC, защита IP-источника, изоляция портов, ограничение скорости сообщения ARP
Усовершенствованный уровень 2+	Управление IPv4/IPv6 Статический маршрут
Разрешения по правилам
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, класс А
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (всплеск)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
