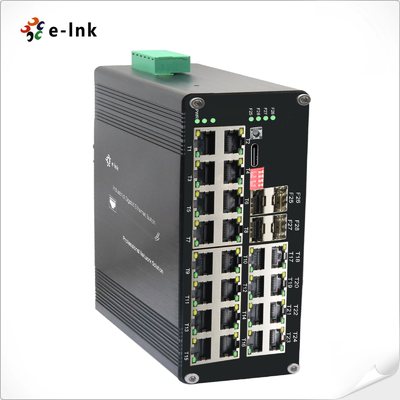

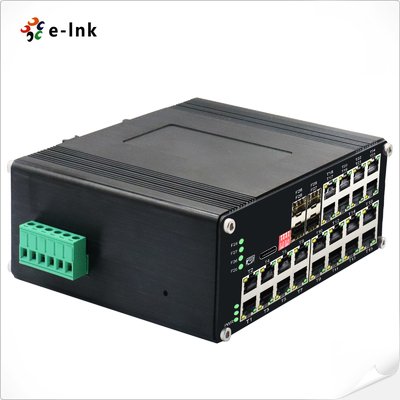

Промышленный 24 TP портов и 4 волокна портов SFP управляемых Ethernet переключателя для интеграции сетей

Промышленный L2+ 24-порт 10/100/1000T 802.3at PoE + 4-порт 1000XSFP управляемый коммутатор Ethernet

Обзор

Серия ETH-DIMC2424MP представляет собой коммутатор PoE+ Ethernet промышленного класса L2+, управляемый

сочетает в себе высокую плотность питания с надежными возможностями сети.

Порты PoE + (IEEE 802.3at, 30 Вт на порт) и 4 × 1000Base-X SFP волоконные подключения, это затвердело

Коммутатор разработан для критически важных задач в суровых условиях.

Ключевые особенности и преимущества:
✔ Дизайн PoE+ высокой мощности: порты 24× 10/100/1000Base-T (((X) обеспечивают до 30 Вт на порт, поддерживая

энергозатратные устройства, такие как PTZ камеры и беспроводные AP.
✔ Двойная сетевая связь: 4× слота SFP (одно-/многорежимные, 1/2 ядра) позволяют передавать волоконное излучение на большие расстояния

позвоночные связи.
✔ Промышленная надежность: работает при экстремальных температурах (от -40°C до +75°C) с защитой от перенапряжения и

сопротивление вибрациям.
✔Усовершенствованное управление L2+: VLAN, QoS, IGMP snooping и зеркальное отображение портов для оптимизированного управления трафиком.
✔ Простота подключения: Автоматическая установка MDI/MDI-X и автоматическое согласование упрощают установку.

Типичные применения:
• Масштабные системы IP-наблюдения (подключающие к 24+ камерам)
• Промышленные сети Интернета вещей с смешанными топологиями меди/волокна
• Внешние беспроводные сети сетки, требующие PoE и волоконного backhaul
• Инфраструктура умных городов (контроль движения, уличное освещение)

С его непревзойденным 720W общим бюджетом PoE и прочностью уровня оператора, серия ETH-DIMC2424MP

Модульная система является идеальным решением для развертывания высокопроизводительных сетевых устройств в сложных условиях.

опции волокна в будущем-доказать вашу сеть, в то время как упрощенный дизайн обеспечивает 24/7 работы, где стандарт

Выключатели не работают.

Особенности

Поддержка подключения порта USB-C для простого управления, без необходимости доступа к серийному RS232

Порт вообще

10K байтов Jumbo Frame

IEEE 802.3az Энергоэффективный Ethernet (EEE)

Алюминиевый корпус IP40

Поддерживает установку DIN-Rail

-40°C до 80°C (-40°F до 176°F)

Поддержка 24x10/100/1000Base-T + 4x1000Base-X SFP

10/100/1000Mbps RJ45 Порт поддерживает полный/полудуплекс, автоматическое ведение переговоров, автоматическое MDI/MDIX

Соответствует стандарту IEEE802.3af/at

DIP Switch поддерживает одноключевую VLAN, одноключевое управление кольцами, PoE Reset и 250m PoE Network

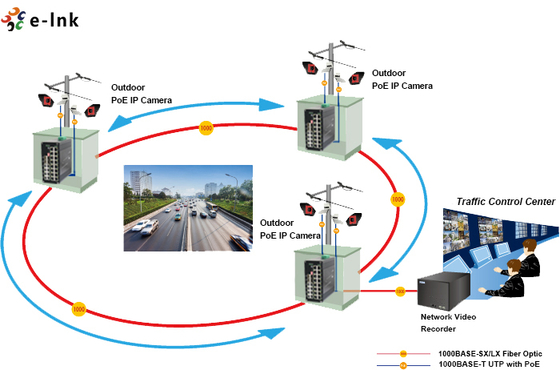

Применение

Технические индексы

Ethernet
Стандарты	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Строящее дерево
Скорость пересылки и фильтрации:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Пакетная буферная память:	12М бит
Тип обработки:	Сохранение и пересылка
Пропускная способность фонового плана	110 Гбит/с
Максимальная длина пакета:	10K байтов Jumbo Frame
Размер таблицы адресов:	8K MAC-адреса
Интерфейс
Коннектор:	24 x RJ45
RS485:	1 x RS485 (необязательно)
Оптический порт:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (для управления)
Серийный интерфейс RS485 (необязательно)
Физический интерфейс	Промышленный стандартный терминал с тремя винтами
Тип данных	1Ch RS485 Двухнаправленный
Сигналы RS-485	Данные+, Данные-, GND
Дистанция серийных портовых линий (медь)	1000 метров
Ставка Baud	0 ~ 800 кбит / с
PoE (Power over Ethernet)
Стандарт:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Мощность через Ethernet
Порт:	RJ45
Назначение подставки питания	4/5(+), 7/8(-)
Бюджет на ПО:	До 720 Вт PoE бюджет
ОкружениеНТЛ
Рабочая температура:	-40°C до 80°C (-40°F до 176°F)
Температура хранения:	-40°C до 85°C (-40°F до 185°F)
Относительная влажность:	Неконденсирующее от 5% до 95%
MTBF	> 200 000 часов
Электрические и механические

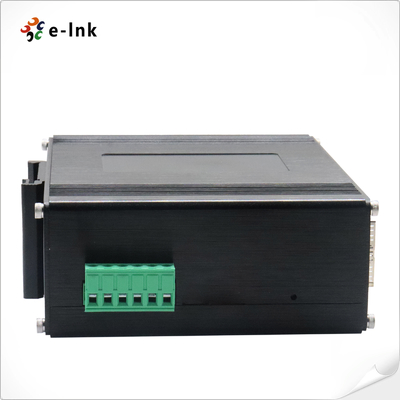

Сила ввода:	48 ~ 57VDC, избыточная мощность (6-принтовый терминальный блок)
Потребление энергии:	Максимальная мощность 8 Вт. ((ПоЭ в эксплуатации <720 Вт.)
Защита:
Перегрузка питания:	Автоматическое перезагрузка
Обратная полярность:	В настоящее время
ДИP переключатель
4-значная функция переключателя DIP	DIP	Функция	Настройки
	SW 1	VLAN	Включено	ОФФ - инвалид
	SW 2	Управление кольцами	Включено	ОФФ - инвалид
	SW 3 (будет модернизирована)	Сеть PoE 250m	Включено	ОФФ - инвалид
	SW 4 (подлежит модернизации)	Перезагрузка PoE	Включено	ОФФ - инвалид
Светодиодные индикаторы
Мощность:	Статус питания
Ethernet (на порт):	Связь/Деятельность
ПоЭ	Статус PoE (T1 ~ T24)
Волокно:	Ггигабитный порт SFP: F25~F28
Размеры (WxDxH):	155 x 115 x 85 мм
Вес:	1.2 кг
Оружейный корпус:	Алюминиевый корпус
Варианты монтажа:	Подвеска DIN-Rail
Особенности программного обеспечения
Протоколы увольнения	Поддержка STP/RSTP/MSTP/ERPSv2, агрегация ссылок
Поддержка мультитрансляции	Поддержка IGMP Snooping V1/V2/V3, поддержка GMRP, GVMP,802.1Q
VLAN	Поддержка IEEE 802.1Q 4K VLAN, поддержка QINQ, двойная VLAN,
Управление временем	СНТП
QOS	Перенаправление на основе потоков Ограничение ставки на основе потока Фильтрация пакетов на основе потока 8*Выходные очереди каждого порта 802.1p/DSCP приоритетное отображение Diff-Serv QoS, Знак приоритета/Примечание Алгоритм планирования очереди (SP, WRR, SP+WRR)
ACL	Выдача ACL в порту ACL на основе порта и VLAN Фильтрация пакетов L2 на L4, совпадающая с первыми 80 байтами сообщения. Предоставление ACL на основе MAC, адреса MAC назначения, IP-источника, IP-направления, типа протокола IP, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т.д.
Управление PoE	Общий предел мощности питания PoE Распределение выходной мощности PoE Конфигурация приоритета вывода PoE Рабочее состояние PoE Планирование операции PoE
Диагностическое обслуживание	Поддержка зеркальных портов, Syslog, Ping
Функция управления	Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet сервер для управления, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
Управление сигнализацией	Поддержка выхода сигнализации одностороннего ретранслятора, RMON, TRAP
Охрана	Защита от штормов, HTTPS/SSLv3, AAA и RADIUS, SSH2.0 Поддержка DHCP Snooping, вариант 82,802.1X безопасный доступ, Поддержка иерархического управления пользователями, списка контроля доступа ACL, Поддержка DDOS, фильтрация / привязка MAC на основе портов, черные дыры MAC, защита IP-источника, изоляция портов, ограничение скорости сообщения ARP
Усовершенствованный уровень 2+	Управление IPv4/IPv6 Статический маршрут
Разрешения по правилам
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, класс А
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (всплеск)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
