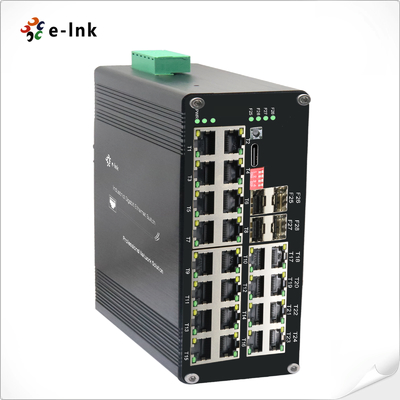

Промышленный управляемый коммутатор Ethernet с 24 портами TP и 4 портами Fiber для интеграции сетей

Промышленный L2+ 24-порт 10/100/1000T + 4-портный 1000X SFP управляемый коммутатор Ethernet

Обзор

Серия ETH-DIMC2424M представляет собой L2+ управляемый коммутатор Ethernet промышленного класса, предназначенный для

развертывание сетей с высокой плотностью в требовательных средах.

Медные порты и слоты для SFP-волокна 4 × 1000Base-X, этот прочный переключатель обеспечивает исключительную связь

и производительность для промышленных применений.

Ключевые особенности:
- Высокая плотность портов: 24× автопереговоры по портам Gigabit Ethernet с полным/полудуплексом и авто

Поддержка MDI/MDI-X
- гибкие подключения волокна: 4x слоты SFP совместимые с одномодными/многомодными (1/2 ядра) модулями
- Расширенное управление L2+: всеобъемлющие функции, включая VLAN, QoS, безопасность и сеть

наблюдение
- Промышленная долговечность: предназначена для надежной работы в экстремальных условиях (от -40°C до +75°C)

Идеальное применение:
✓ Масштабные системы промышленной автоматизации
✓ сети IP-наблюдения высокой плотности
✓ Развертывание беспроводных точек доступа для предприятий
✓ Удалённое подключение к сайту с помощью волоконной связи
✓ Критическая инфраструктура, требующая надежного оборудования

Благодаря сочетанию высокого количества портов и волоконного соединения, серия ETH-DIMC2424M обеспечивает

Сквалифицируемое решение для сетей, требующих как медного доступа, так и возможностей оптоволоконного магистраля.

Конструкция коммутатора промышленного класса обеспечивает надежную производительность в суровых условиях, в то время как

Развитые функции управления позволяют точно контролировать и оптимизировать сеть.

особенно подходит для приложений, где надежность сети, масштабируемость и удаленное управление

являются критическими требованиями.

Особенности

10K байтов Jumbo Frame

IEEE 802.3az Энергоэффективный Ethernet (EEE)

Алюминиевый корпус IP40

Поддерживает установку DIN-Rail

-40°C до 80°C (-40°F до 176°F)

Поддержка 24x10/100/1000Base-T + 4x1000Base-X SFP

10/100/1000Mbps RJ45 Порт поддерживает полный/полудуплекс, автоматическое ведение переговоров, автоматическое MDI/MDIX

Поддержка подключения порта USB-C для простого управления, без необходимости доступа к RS232

Серийный порт вообще

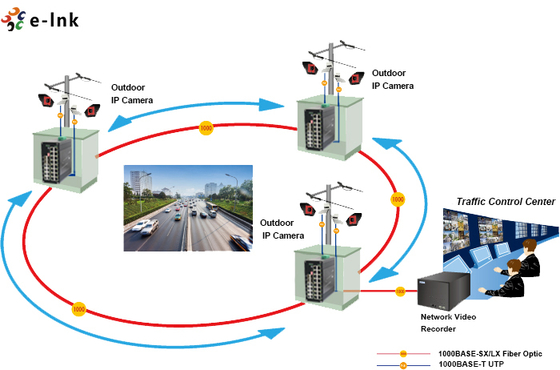

Применение

Технические индексы

Ethernet
Стандарты	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Строящее дерево
Скорость пересылки и фильтрации:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Пакетная буферная память:	12М бит
Тип обработки:	Сохранение и пересылка
Пропускная способность фонового плана	110 Гбит/с
Максимальная длина пакета:	10K байтов Jumbo Frame
Размер таблицы адресов:	8K MAC-адреса
Интерфейс
Коннектор:	24 x RJ45
RS485:	1 x RS485 (необязательно)
Оптический порт:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (для управления)
Серийный интерфейс RS485 (необязательно)
Физический интерфейс	Промышленный стандартный терминал с тремя винтами
Тип данных	1Ch RS485 Двухнаправленный
Сигналы RS-485	Данные+, Данные-, GND
Дистанция серийных портовых линий (медь)	1000 метров
Ставка Baud	0 ~ 800 кбит / с
ОкружениеНТЛ
Рабочая температура:	-40°C до 80°C (-40°F до 176°F)
Температура хранения:	-40°C до 85°C (-40°F до 185°F)
Относительная влажность:	Неконденсирующее от 5% до 95%
MTBF	> 200 000 часов
Электрические и механические

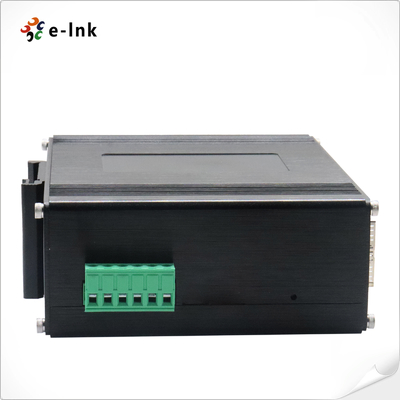

Сила ввода:	12 ~ 48VDC, избыточная мощность (6-принтовый терминальный блок)
Потребление энергии:	Максимально 8 Вт
Защита:
Перегрузка питания:	Автоматическое перезагрузка
Обратная полярность:	В настоящее время
ДИP переключатель
4-значная функция переключателя DIP	DIP	Функция	Настройки
	SW 1	VLAN	Включено	ОФФ - инвалид
	SW 2	Управление кольцами	Включено	ОФФ - инвалид
	SW 3	Сохраняется	ОН - Запрещено	ОФФ - Запрещено
	SW 4	Сохраняется	ОН - Запрещено	ОФФ - Запрещено

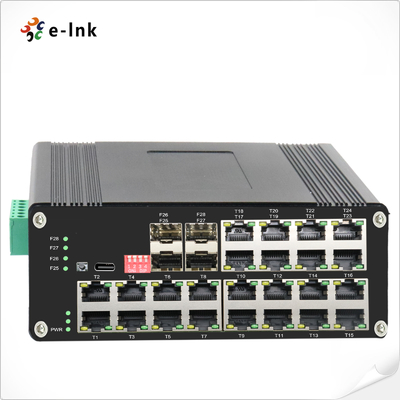

Светодиодные индикаторы
ПВР:	Статус питания
Ethernet (на порт):	Связь/Деятельность
Порт RJ45	(T1 ~ T24)
Волокно:	Ггигабитный порт SFP: F25~F28
Размеры (WxDxH):	155 x 115 x 85 мм
Вес:	1.2 кг
Оружейный корпус:	Алюминиевый корпус
Варианты монтажа:	Подвеска DIN-Rail
Особенности программного обеспечения
Протоколы увольнения	Поддержка STP/RSTP/MSTP/ERPSv2, агрегация ссылок
Поддержка мультитрансляции	Поддержка IGMP Snooping V1/V2/V3, поддержка GMRP, GVMP,802.1Q
VLAN	Поддержка IEEE 802.1Q 4K VLAN, поддержка QINQ, двойная VLAN,
Управление временем	СНТП
QOS	Перенаправление на основе потоков Ограничение ставки на основе потока Фильтрация пакетов на основе потока 8*Выходные очереди каждого порта 802.1p/DSCP приоритетное отображение Diff-Serv QoS, Знак приоритета/Примечание Алгоритм планирования очереди (SP, WRR, SP+WRR)
ACL	Выдача ACL в порту ACL на основе порта и VLAN Фильтрация пакетов L2 на L4, совпадающая с первыми 80 байтами сообщения. Предоставление ACL на основе MAC, адреса MAC назначения, IP-источника, IP-направления, типа протокола IP, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т.д.
Диагностическое обслуживание	Поддержка зеркальных портов, Syslog, Ping
Функция управления	Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet сервер для управления, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
Управление сигнализацией	Поддержка выхода сигнализации одностороннего ретранслятора, RMON, TRAP
Охрана	Защита от штормов, HTTPS/SSLv3, AAA и RADIUS, SSH2.0 Поддержка DHCP Snooping, вариант 82,802.1X безопасный доступ, Поддержка иерархического управления пользователями, списка контроля доступа ACL, Поддержка DDOS, фильтрация / привязка MAC на основе портов, черные дыры MAC, защита IP-источника, изоляция портов, ограничение скорости сообщения ARP
Усовершенствованный уровень 2+	Управление IPv4/IPv6 Статический маршрут
Разрешения по правилам
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, класс А
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (всплеск)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Информация о заказе
