Управляемый промышленный коммутатор Ethernet с PoE для IP-камер и беспроводных точек доступа

► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFP

Обзор

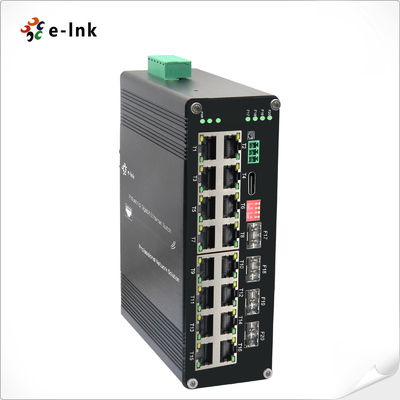

Серия ETH-DIMC2416MP - это промышленный управляемый PoE+ Ethernet-коммутатор L2+, разработанный для

требовательных сетевых сред. Этот высокопроизводительный коммутатор сочетает в себе 16 портов Gigabit PoE+

(IEEE 802.3at, 30 Вт на порт) с 4 слотами 1000Base-X SFP, обеспечивая питание и

подключение в одном защищенном устройстве.

Основные характеристики:
- Конфигурация PoE+ высокой плотности: 16 портов 10/100/1000Base-T(X) с автоматическим согласованием, Full/Half

дуплекс и автоматический MDI/MDI-X
- Гибкое оптоволоконное подключение: 4 слота SFP, поддерживающие одномодовые/многомодовые (1/2 ядра) модули
- Расширенное управление L2+: комплексные возможности VLAN, QoS, безопасности и мониторинга
- Промышленная надежность: работает при экстремальных температурах (-40°C to +75°C) с надежной защитой от электромагнитных помех

Типичные области применения:
✓ Крупномасштабные системы IP-видеонаблюдения (поддержка нескольких камер высокой мощности)
✓ Развертывание беспроводных сетей (питание нескольких точек доступа)
✓ Сети промышленной автоматизации
✓ Удаленное подключение к сайтам с использованием оптоволоконных магистралей на большие расстояния
✓ Установки в суровых условиях

Благодаря большому бюджету PoE и пропускной способности оптоволоконного канала, серия ETH-DIMC2416MP предоставляет полное

сетевое решение для питания и подключения нескольких устройств, обеспечивая при этом надежную передачу данных.

Промышленная конструкция коммутатора и расширенные функции управления делают его

особенно подходящим для критически важных приложений, где важны как подача питания, так и надежность сети.

Особенности

► Jumbo Frame 10K байт

► IEEE 802.3az Энергоэффективный Ethernet (EEE)

► Алюминиевый корпус IP40

► Поддержка установки на DIN-рейку

► Рабочая температура от -40°C до 80°C (-40°F до 176°F)

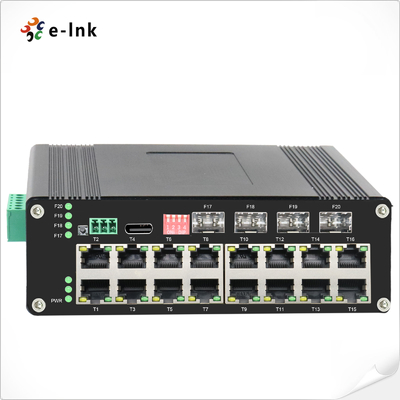

► Поддержка 16x10/100/1000Base-T + 4x1000Base-X SFP +

► Порт 10/100/1000 Мбит/с RJ45 поддерживает Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX

► Соответствует IEEE802.3af/at

► DIP-переключатель поддерживает одноклавишный VLAN, одноклавишное управление кольцом, сброс PoE и сеть PoE 250 м

► Поддержка подключения порта USB-C для удобного управления, без необходимости доступа к последовательному порту RS232

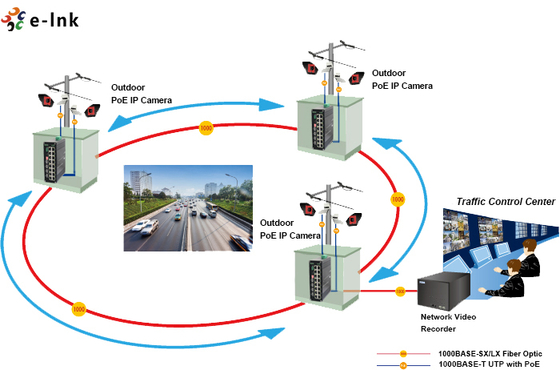

Применение

Технические индексы

Ethernet

Стандарты:
IEEE802.3 10BASE-T	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
	Скорость пересылки и фильтрации:
14 880 кадров в секунду (10 Мбит/с)	148 800 кадров в секунду (100 Мбит/с)
	1 488 000 кадров в секунду (1000 Мбит/с)
	Память буфера пакетов:
12 Мбит	Тип обработки:
Store-and-Forward	Пропускная способность объединительной платы
110 Гбит/с	Максимальная длина пакета:
Jumbo Frame 10K байт	Размер таблицы адресов:
8K MAC-адресов	Интерфейс
Разъем:
16 x RJ45	RS485:
1 x RS485 (опционально)	Оптический порт:
4 x 1000Base-X SFP	USB-C:
1 x USB-C (для управления)	Последовательный интерфейс RS485 (опционально)
Физический интерфейс
Промышленный стандартный 3-контактный винтовой клеммник	Тип данных
1Ch RS485 двунаправленный	Сигналы RS-485
Data+, Data-, GND	Расстояние между линиями последовательного порта (медь)
1000 метров	Скорость передачи данных
0 ~ 800 кбит/с	PoE (Power over Ethernet)
Стандарт:
IEEE 802.3at Power over Ethernet Plus	IEEE 802.3af Power over Ethernet
	Порт:
RJ45	Назначение контактов питания
4/5(+), 7/8(-)	Бюджет PoE:
До 480 Вт	Окружающая среда
Рабочая температура:-40°C to 80°C (-40°F to 176°F)
Температура хранения:	-40°C to 85°C (-40°F to 185°F)
Относительная влажность:	от 5% до 95% без конденсации
MTBF	> 200 000 часов
Электрические и механические характеристики	Входное питание:

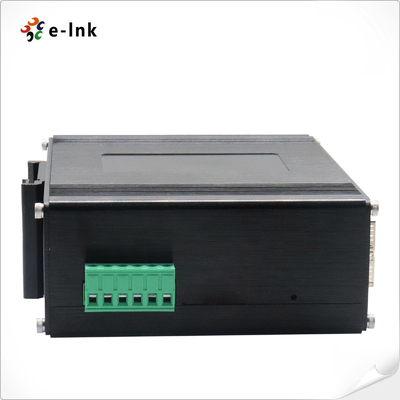

48~57 В постоянного тока, резервное питание (6-контактный клеммник)
Потребляемая мощность:	8 Вт макс. (PoE в использовании
<480 Вт)	Защита:Перегрузка по входному питанию:
Автоматическое восстановление
Обратная полярность:	Присутствует
DI	P Switch
Функция 4-значного DIP-переключателяDIP
Функция	Настройки	SW 1	VLAN
	ON - Включено	Управление временем	Светодиодные индикаторы:	PWR:
	ON - Включено	OFF - Выключено	Светодиодные индикаторы:	PWR:
	ON - Включено	OFF - Выключено	Светодиодные индикаторы:	PWR:
	ON - Включено	OFF - Выключено	Светодиодные индикаторы:	PWR:
Состояние питания
Ethernet (на порт):	Link/Activity
PoE:	Состояние PoE
Оптика:	Порт Gigabit SFP: F17~F20
Размеры (ШхДхВ):	155 x 115 x 85 мм
Вес:	1,2 кг
Корпус:	Алюминиевый корпус
Варианты монтажа:	Крепление на DIN-рейку
Функции программного обеспечения	Протоколы резервирования
Поддержка STP/RSTP/MSTP/ERPSv2, агрегирование каналов
Поддержка многоадресной рассылки	Поддержка IGMP Snooping V1/V2/V3, поддержка GMRP, GVMP, 802.1Q
VLAN	Поддержка IEEE 802.1Q 4K VLAN, поддержка QINQ, Double VLAN,
Управление временем	SNTP
QOS	Перенаправление на основе потока
Ограничение скорости на основе потока	Фильтрация пакетов на основе потока 8*Выходные очереди каждого порта 802.1p/DSCP сопоставление приоритетов Diff-Serv QoS, маркировка/перемаркировка приоритетов Алгоритм планирования очередей (SP, WRR, SP+WRR) ACL ACL на основе порта
ACL на основе порта и VLAN	Фильтрация пакетов L2-L4, сопоставление первых 80 байт сообщения. Предоставление ACL на основе MAC, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т. д. Управление PoE Общий предел мощности питания PoE
Распределение выходной мощности PoE	Настройка приоритета выходной мощности PoE Рабочее состояние PoE Планирование работы PoE Диагностическое обслуживание Поддержка зеркалирования портов, Syslog, Ping
Функция управления	Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet-сервер для управления, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
Управление сигналами тревоги	Поддержка 1-стороннего релейного выхода сигнала тревоги, RMON, TRAP
Безопасность	Защита от широковещательного шторма, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Поддержка DHCP Snooping, Option 82,802.1X security access,	Поддержка иерархического управления пользователями, список управления доступом ACL, Поддержка DDOS, фильтрация/привязка MAC на основе порта, черные дыры MAC, защита от IP-источников, изоляция портов, ограничение скорости сообщений ARP Расширенные функции уровня 2+ Управление IPv4/IPv6
Статический маршрут	Нормативные одобрения ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, класс A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Информация для заказа
Модель

Описание
