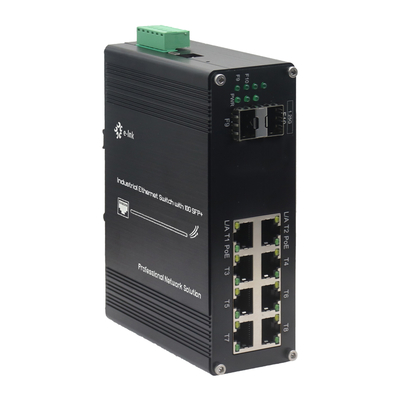

Промышленный 8-портовый коммутатор Ethernet 10/100/1000Base-T 802.3at PoE + 2-портовый 1000Base-X SFP, упрочненный, управляемый

Промышленный L2+ 8-порт 10/100/1000T 802.3at PoE +2- Порт 1000X SFP Управляемый коммутатор Ethernet

Обзор

Серия ETH-IMC208MP представляет собой управляемый коммутатор Ethernet L2+ промышленного класса, который сочетает

высокопроизводительная сеть с мощными возможностями Power over Ethernet (PoE).

8× 10/100/1000Base-T(X) порты с поддержкой PoE+ IEEE 802.3at (до 30 Вт на порт) и

2× 1000Base-X SFP слоты, этот жесткий переключатель обеспечивает гибкое соединение как для меди

и волокнистых сетей.

Разработанный для суровых промышленных условий, переключатель поддерживает режим полного/полудуплекса, автоматический

MDI/MDI-X и широкий спектр одномодных/многомодных SFP модулей (1/2 ядра), обеспечивающих

Его передовые функции управления L2+ (VLAN,

QoS, безопасность и т. д.) обеспечивают детальный контроль сетевого трафика, что делает его идеальным для IP-наблюдения

(PoE-камеры), беспроводные точки доступа и удаленные промышленные сети.
✔ 8 × Гигабитные порты PoE + (802,3at, 30 Вт на порт) для питания PD
✔ 2× SFP-волоконные подключения для связи на большие расстояния или без шума
✔ Промышленная закаленная конструкция (работа от -40°C до +75°C)
✔ Автомобильные переговоры и развертывание plug-and-play
✔ Управляемое переключение L2+ для оптимизации производительности

Универсальное, мощное решение для развертывания устройств PoE и волоконных магистралей в требовательных

окружающей среды.

Особенности

9K байтов Jumbo Frame

IEEE 802.3az Энергоэффективный Ethernet (EEE)

Алюминиевый корпус IP40

Поддерживает установку DIN-Rail

-40°C до 80°C (-40°F до 176°F)

Соответствует стандарту IEEE802.3af/at

DIP Switch поддерживает одноключивую VLAN, одноключивое управление кольцами, PoE Reset и 250m PoE

Сеть

Поддержка подключения порта USB-C для простого управления, без необходимости доступа к RS232

Серийный порт вообще

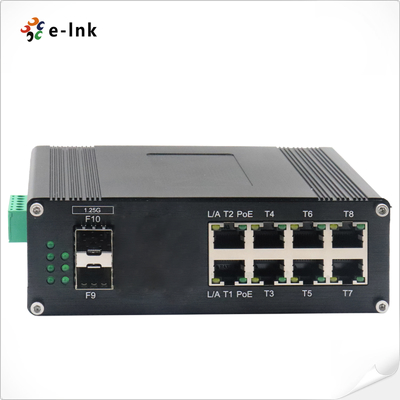

Поддержка 8x10/100/1000Base-T + 2x1000Base-X SFP

10/100/1000Mbps RJ45 Порт поддерживает полный/полудуплекс, автоматическое ведение переговоров, автоматическое MDI/MDIX

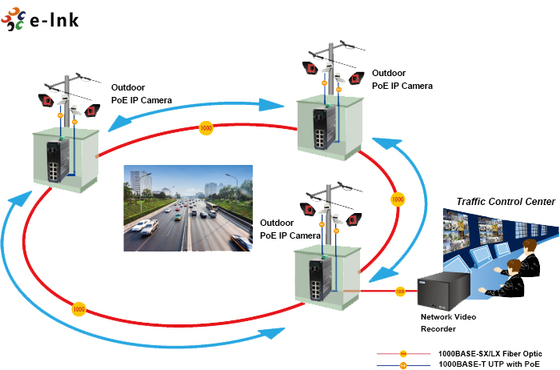

Применение

Технические индексы

Ethernet
Стандарты	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Строящее дерево
Скорость пересылки и фильтрации:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
Пакетная буферная память:	12М бит
Тип обработки:	Сохранение и пересылка
Пропускная способность фонового плана	110 Гбит/с
Максимальная длина пакета:	9K байтов Jumbo Frame
Размер таблицы адресов:	8K MAC-адреса
Интерфейс
Коннектор:	8 x RJ45
RS485:	1 x RS485 (необязательно)
Оптический порт:	2 x 1000Base-X SFP
USB-C:	1 x USB-C (для управления)
Серийный интерфейс RS485 (необязательно)
Физический интерфейс	Промышленный стандартный терминал с тремя винтами
Тип данных	1Ch RS485 Двухнаправленный
Сигналы RS-485	Данные +, Данные-, GND
Дистанция серийных портовых линий (медь)	1000 метров
Ставка Baud	0 ~ 800 кбит / с
PoE (Power over Ethernet)
Стандарт:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Мощность через Ethernet
Порт:	RJ45
Назначение подставки питания	4/5(+), 7/8(-)
Бюджет на ПО:	До 240-ваттного бюджета PoE
ОкружениеНТЛ
Рабочая температура:	-40°C до 80°C (-40°F до 176°F)
Температура хранения:	-40°C до 85°C (-40°F до 185°F)
Относительная влажность:	Неконденсирующее от 5% до 95%
MTBF	> 200 000 часов
Электрические и механические

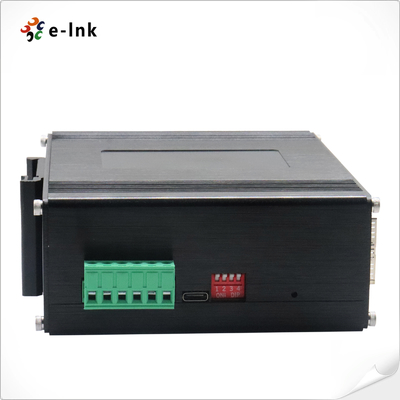

Сила ввода:	48 ~ 57VDC, избыточная мощность (6-принтовый терминальный блок)
Потребление энергии:	Максимальная мощность 8 Вт. (ПоЭ в эксплуатации < 240 Вт)
Защита:
Перегрузка питания:	Автоматическое перезагрузка
Обратная полярность:	В настоящее время
ДИP переключатель
4-значная функция переключателя DIP	DIP	Функция	Настройки
	SW 1	VLAN	Включено	ОФФ - инвалид
	SW 2	Управление кольцами	Включено	ОФФ - инвалид
	SW 3 (будет модернизирована)	Сеть PoE 250m	Включено	ОФФ - инвалид
	SW 4 (подлежит модернизации)	Перезагрузка PoE	Включено	ОФФ - инвалид
Светодиодные индикаторы
ПВР:	Статус питания
Ethernet (на порт):	Связь/Деятельность
Поэтический:	Статус PoE
Волокно:	Гигабитный порт SFP: F9~F10
Размеры (WxDxH):	149 x 114 x 50 мм
Вес:	0.55 кг.
Оружейный корпус:	Алюминиевый корпус
Варианты монтажа:	Подвеска DIN-Rail
Особенности программного обеспечения
Протоколы увольнения	Поддержка STP/RSTP/MSTP/ERPSv2, агрегация ссылок
Поддержка мультитрансляции	Поддержка IGMP Snooping V1/V2/V3, поддержка GMRP, GVMP,802.1Q
VLAN	Поддержка IEEE 802.1Q 4K VLAN, поддержка QINQ, двойная VLAN,
Управление временем	СНТП
QOS	Перенаправление на основе потоков Ограничение ставки на основе потока Фильтрация пакетов на основе потока 8*Выходные очереди каждого порта 802.1p/DSCP приоритетное отображение Diff-Serv QoS, Знак приоритета/Примечание Алгоритм планирования очереди (SP, WRR, SP+WRR)
ACL	Выдача ACL в порту ACL на основе порта и VLAN Фильтрация пакетов L2 на L4, совпадающая с первыми 80 байтами сообщения. Предоставление ACL на основе MAC, адреса MAC назначения, IP-источника, IP-направления, типа протокола IP, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т.д.
Управление PoE	Общий предел мощности питания PoE Распределение выходной мощности PoE Конфигурация приоритета вывода PoE Рабочее состояние PoE Планирование операции PoE
Диагностическое обслуживание	Поддержка зеркальных портов, Syslog, Ping
Функция управления	Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet сервер для управления, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
Управление сигнализацией	Поддержка выхода сигнализации одностороннего ретранслятора, RMON, TRAP
Охрана	Защита от штормов, HTTPS/SSLv3, AAA и RADIUS, SSH2.0 Поддержка DHCP Snooping, вариант 82,802.1X безопасный доступ, Поддержка иерархического управления пользователями, списка контроля доступа ACL, Поддержка DDOS, фильтрация / привязка MAC на основе портов, черные дыры MAC, защита IP-источника, изоляция портов, ограничение скорости сообщения ARP
Усовершенствованный уровень 2+	Управление IPv4/IPv6 Статический маршрут
Разрешения по правилам
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, класс А
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (всплеск)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Информация о заказе
