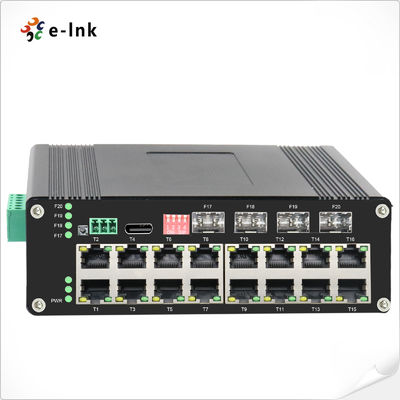

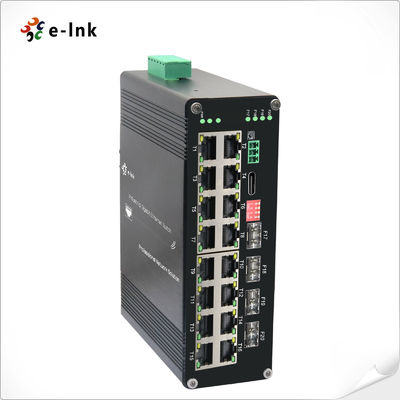

Промышленный L2+ 16-портный 10/100/1000T 802.3at PoE + 4-портный 1000X SFP управляемый коммутатор Ethernet
Обзор управляемого коммутатора Ethernet
Это...L2+ Управляемый закаленный коммутатор Ethernetоснащен 16 гигабитными портами RJ45 (10/100/1000Base-T), поддерживающими IEEE 802.3at PoE + и 4 гигабитными портами SFP uplink (1000Base-X) для подключения к волоконным волокнам.полный/полудуплексный режими автоMDI/MDI-X, в то время как слоты SFP поддерживают одномодное или многомодное волокно, предлагая универсальные варианты развертывания на большие расстояния.
Разработанный для промышленных и сложных условий, этот управляемый коммутатор PoE обеспечивает питание и передачу данных через один кабель, тем самым уменьшая сложность установки для IP-камер,точки беспроводной связиПродвинутое управление L2+ данного продукта, включающее VLAN, QoS и функции безопасности, обеспечивает стабильное, эффективное,и обеспечить безопасную работу сети для критических приложений.
Управляемый коммутатор EthernetОсобенности
Поддержка 16x10/100/1000Base-T + 4x1000Base-X SFP +
10/100/1000Mbps RJ45 Порт поддерживает полный/полудуплекс, автопереговоры, авто MDI/MDIX
Соответствует стандарту IEEE802.3af/at
DIP Switch поддерживает одноключивую VLAN, одноключевое управление кольцами, PoE Reset и 250m PoE Network
Поддержка подключения порта USB-C для простого управления, без необходимости доступа к серийному порту RS232
10K байтов Jumbo Frame
IEEE 802.3az Энергоэффективный Ethernet (EEE)
Алюминиевый корпус IP40
Поддерживает установку DIN-Rail
-40°C до 80°C (-40°F до 176°F)
Управляемый коммутатор EthernetТехнические индексы
| Ethernet |
| Стандарты |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Строящее дерево |
| Скорость пересылки и фильтрации: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Пакетная буферная память: |
12М бит |
| Тип обработки: |
Сохранение и пересылка |
| Пропускная способность фонового плана |
110 Гбит/с |
| Максимальная длина пакета: |
10K байтов Jumbo Frame |
| Размер таблицы адресов: |
8K MAC-адреса |
| Интерфейс |
| Коннектор: |
16 x RJ45 |
| RS485: |
1 x RS485 (необязательно) |
| Оптический порт: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (для управления) |
| Серийный интерфейс RS485 (необязательно) |
| Физический интерфейс |
Промышленный стандартный терминал с тремя винтами |
| Тип данных |
1Ch RS485 Двухнаправленный |
| Сигналы RS-485 |
Данные+, Данные-, GND |
| Дистанция серийных портовых линий (медь) |
1000 метров |
| Ставка Baud |
0 ~ 800 кбит / с |
| PoE (Power over Ethernet) |
| Стандарт: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Мощность через Ethernet |
| Порт: |
RJ45 |
| Назначение подставки питания |
4/5(+), 7/8(-) |
| Бюджет на ПО: |
До 480-ваттный бюджет PoE |
| ОкружениеНТЛ |
| Рабочая температура: |
-40°C до 80°C (-40°F до 176°F) |
| Температура хранения: |
-40°C до 85°C (-40°F до 185°F) |
| Относительная влажность: |
Неконденсирующее от 5% до 95% |
| MTBF |
> 200 000 часов |
| Электрические и механические |
| Сила ввода: |
48 ~ 57VDC, избыточная мощность (6-контактный терминальный блок) |
| Потребление энергии: |
Максимальная мощность: 8 Вт. (ПоЭ в эксплуатации < 480 Вт.) |
| Защита: |
| Перегрузка питания: |
Автоматическое перезагрузка |
| Обратная полярность: |
В настоящее время |
| ДИP переключатель |
|
4-значная функция переключателя DIP
|
DIP |
Функция |
Настройки |
| SW 1 |
VLAN |
Включено |
ОФФ - инвалид |
| SW 2 |
Управление кольцами |
Включено |
ОФФ - инвалид |
| SW 3 (будет модернизирована) |
Сеть PoE 250m |
Включено |
ОФФ - инвалид |
| SW 4 (подлежит модернизации) |
Перезагрузка PoE |
Включено |
ОФФ - инвалид |
| Светодиодные индикаторы |
| ПВР: |
Статус питания |
| Ethernet (на порт): |
Связь/Деятельность |
| Поэтический: |
Статус PoE |
| Волокно: |
Ггигабитный порт SFP: F17~F20 |
| Размеры (WxDxH): |
155 x 115 x 85 мм |
| Вес: |
1.2 кг |
| Оружейный корпус: |
Алюминиевый корпус |
| Варианты монтажа: |
Подвеска DIN-Rail |
| Особенности программного обеспечения |
| Протоколы увольнения |
Поддержка STP/RSTP/MSTP/ERPSv2, агрегация ссылок |
| Поддержка мультитрансляции |
Поддержка IGMP Snooping V1/V2/V3, поддержка GMRP, GVMP,802.1Q |
| VLAN |
Поддержка IEEE 802.1Q 4K VLAN, поддержка QINQ, двойной VLAN, |
| Управление временем |
СНТП |
| QOS |
Перенаправление на основе потоков
Ограничение ставки на основе потока
Фильтрация пакетов на основе потока
8*Выходные очереди каждого порта 802.1p/DSCP приоритетное отображение
Diff-Serv QoS, Знак приоритета/Примечание
Алгоритм планирования очереди (SP, WRR, SP+WRR)
|
| ACL |
Выдача ACL в порту
ACL на основе порта и VLAN
Фильтрация пакетов L2 на L4, совпадение первых 80 байтов сообщения.
Предоставление ACL на основе MAC, адреса MAC назначения, IP-источника, IP-направления, типа протокола IP, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т.д.
|
| Управление PoE |
Общий предел мощности питания PoE
Распределение выходной мощности PoE
Конфигурация приоритета вывода PoE
Рабочее состояние PoE
Планирование операции PoE
|
| Диагностическое обслуживание |
Поддержка зеркальных портов, Syslog, Ping |
| Функция управления |
Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet сервер для управления, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT |
| Управление сигнализацией |
Поддержка выхода сигнализации одностороннего ретранслятора, RMON, TRAP |
| Охрана |
Защита от штормов, HTTPS/SSLv3, AAA и RADIUS, SSH2.0
Поддержка DHCP Snooping, вариант 82,802.1X безопасный доступ,
Поддержка иерархического управления пользователями, списка контроля доступа ACL,
Поддержка DDOS, фильтрация / связывание MAC на основе портов, черные дыры MAC, защита IP-источника, изоляция портов, ограничение скорости сообщения ARP
|
| Усовершенствованный уровень 2+ |
Управление IPv4/IPv6
Статический маршрут
|
| Разрешения по правилам |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, класс А |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (всплеск) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Управляемый коммутатор EthernetИнформация о заказе
| Модель |
Описание |
| ETH-DIMC2416MP |
Промышленный L2+ 16-портный 10/100/1000T 802.3at PoE + 4-портный 1000X SFP управляемый коммутатор Ethernet |
| Варианты SFP |
Выберите свой SFP на нашей странице SFP Options |
| Модуль SFP покупается отдельно. |
| Варианты монтажа |
Установлена поддержка по умолчанию DIN-Rail |
| Опции питания |
Открытый провод для терминального блока. |
| Поставки питания покупаются отдельно. |
