| IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3ae 10GBase-R |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Скорость пересылки и фильтрации: |
| 14 880 пакетов в секунду (10 Мбит/с) |
| 148 800 пакетов в секунду (100 Мбит/с) |
1 488 000 пакетов в секунду (1000 Мбит/с) |
| 1 488 000 000 пакетов в секунду (10000 Мбит/с) |
| Память буфера пакетов: |
| 12 Мбит |
| Тип обработки: |
Store-and-Forward |
| Пропускная способность объединительной платы |
110 Гбит/с |
| Максимальная длина пакета: |
Jumbo Frame 9K байт |
| Размер таблицы адресов: |
8K MAC-адресов |
| Интерфейс |
Разъем: |
| 8 x RJ45 |
| RS485: |
1 x RS485 (опционально) |
| Оптический порт: |
2 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (для управления) |
| Последовательный интерфейс RS485 (опционально) |
Физический интерфейс |
| Промышленный стандартный 3-контактный винтовой клеммник |
| Тип данных |
1Ch RS485 двунаправленный |
| Сигналы RS-485 |
Data +, Data-, GND |
| Расстояние между линиями последовательного порта (медь) |
1000 метров |
| Скорость передачи данных |
0 ~ 800 кбит/с |
| PoE (Power over Ethernet) |
Стандарт: |
| IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
Порт: |
| RJ45 |
| Назначение контактов питания |
4/5(+), 7/8(-) |
| Бюджет PoE: |
До 240 Вт бюджет PoE |
| Окружающая среда |
Температура эксплуатации: |
| от -40°C до 80°C (-40°F до 176°F)Температура хранения: |
| от -40°C до 85°C (-40°F до 185°F) |
Относительная влажность: |
| от 5% до 95% без конденсации |
MTBF |
| > 200 000 часов |
Электрические и механические |
| Входное питание: |
48~57 В постоянного тока, резервное питание (6-контактный клеммный блок) |
| Потребляемая мощность: |
| 8 Вт макс. (PoE в использовании |
<240 Вт) |
| Защита: |
Перегрузка по входному питанию:Автоматическое восстановление |
| Обратная полярность: |
| Присутствует |
DI |
| P-переключатель |

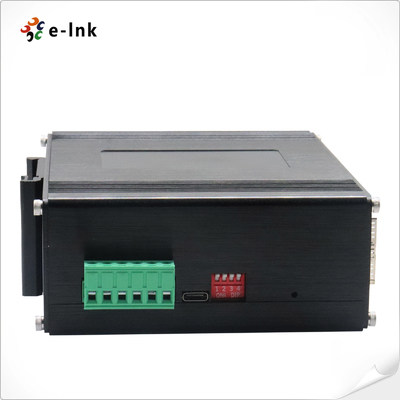

Функция 4-значного DIP-переключателя |
| DIPФункция |
|
Настройки
|
SW 1 |
VLAN |
ВКЛ - Включено |
| ВЫКЛ - Выключено |
SNTP |
PWR: |
Состояние питания |
| ВЫКЛ - Выключено |
SW 3 (для обновления) |
PWR: |
Состояние питания |
| ВЫКЛ - Выключено |
SW 4 (для обновления) |
PWR: |
Состояние питания |
| ВЫКЛ - Выключено |

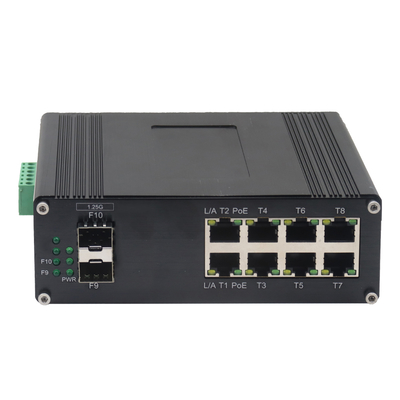

Светодиодные индикаторы: |
PWR: |
Состояние питания |
| Ethernet (на порт): |
| Link/Activity |
PoE: |
| Состояние PoE |
Волокно: |
| Гигабитный порт SFP: F9~F10 |
Размеры (ШхГхВ): |
| 149 x 114 x 50 мм |
Вес: |
| 0,55 кг |
Корпус: |
| Алюминиевый корпус |
Варианты монтажа: |

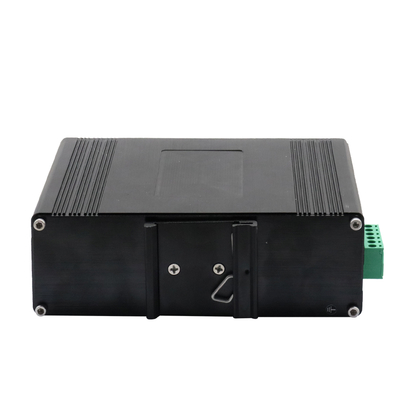

| Крепление на DIN-рейку |
Функции программного обеспечения |
| Протоколы резервирования |
Поддержка STP/RSTP/MSTP/ERPSv2, агрегирование каналов |
| Поддержка многоадресной рассылки |
| Поддержка IGMP Snooping V1/V2/V3, поддержка GMRP, GVMP, 802.1Q |
VLAN |
| Поддержка IEEE 802.1Q 4K VLAN, поддержка QINQ, Double VLAN, |
Управление временем |
| SNTP |
QOS |
| Перенаправление на основе потока |
Ограничение скорости на основе потока |
|
Фильтрация пакетов на основе потока |
8*Выходные очереди каждого порта 802.1p/DSCP сопоставление приоритетов
Diff-Serv QoS, отметка/перемаркировка приоритета
Алгоритм планирования очередей (SP, WRR, SP+WRR)
ACL
ACL на основе порта
ACL на основе порта и VLAN
|
|
Фильтрация пакетов L2-L4, сопоставление первых 80 байт сообщения. |
Предоставление ACL на основе MAC, MAC-адреса назначения, IP-источника, IP-назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т. д.
Управление PoE
Общий лимит мощности питания PoE
Распределение выходной мощности PoE
|
|
Настройка приоритета выходной мощности PoE |
Рабочее состояние PoE
Планирование работы PoE
Диагностическое обслуживание
Поддержка зеркалирования портов, Syslog, Ping
Функция управления
|
| Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet-сервер для управления, EEE, LLDP, DHCP-сервер/клиент (IPv4/IPv6), Cloud/MQTT |
Управление тревогами |
| Поддержка 1-стороннего релейного выхода тревоги, RMON, TRAP |
Безопасность |
| Защита от широковещательного шторма, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 |
Поддержка DHCP Snooping, Option 82,802.1X security access, |
|
Поддержка иерархического управления пользователями, список управления доступом ACL, |
Поддержка DDOS, фильтрация/привязка MAC на основе порта, черные дыры MAC, защита IP-источника, изоляция портов, ограничение скорости сообщений ARP
Расширенные функции уровня 2+
Управление IPv4/IPv6
Статический маршрут
|
| Нормативные одобрения |
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, класс A
|
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Информация для заказа |
| Модель |
| Описание |
