Промышленные многоканальные RS-232/422/485 серийные преобразователи волокна
Обзор

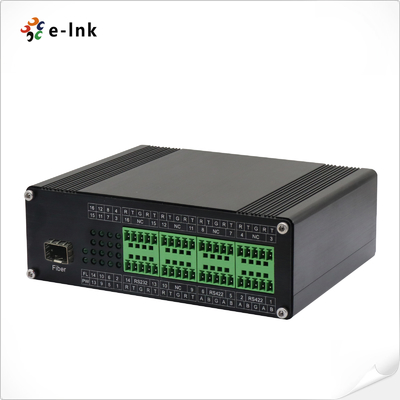

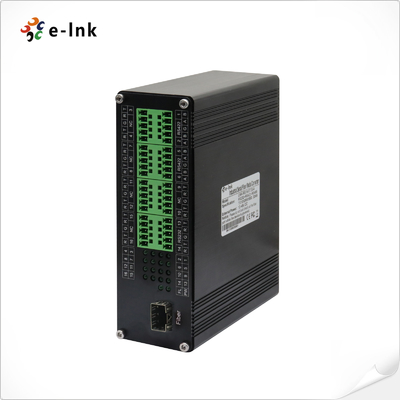

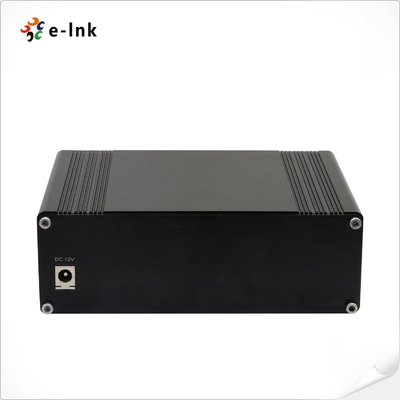

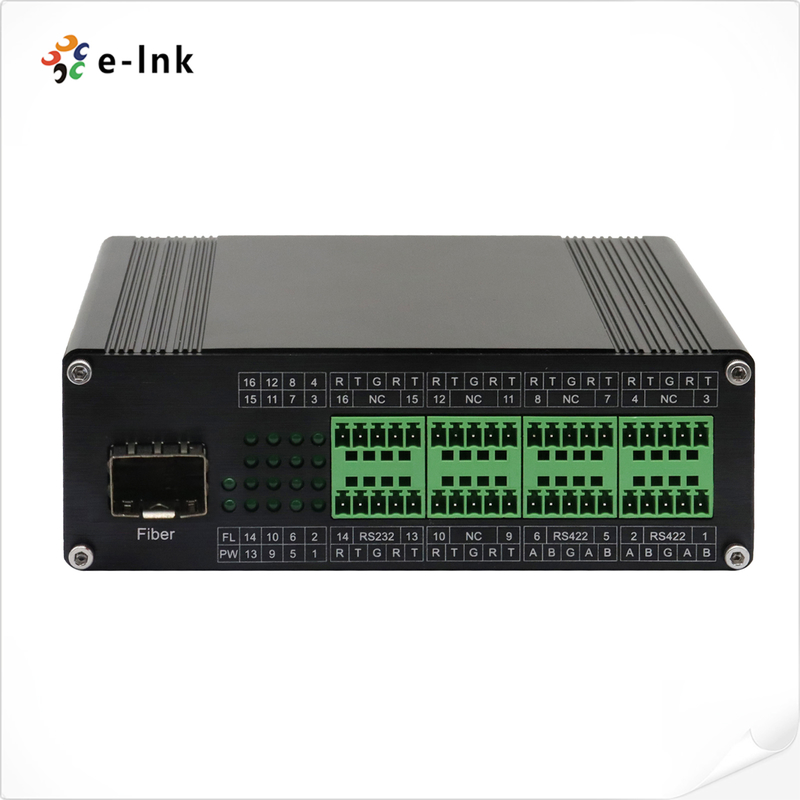

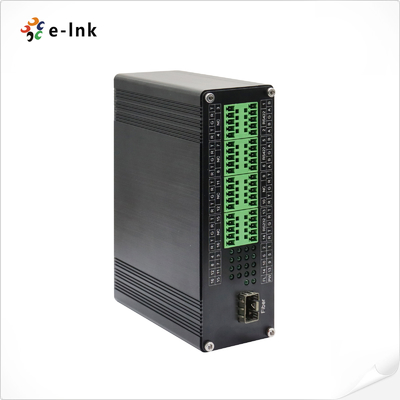

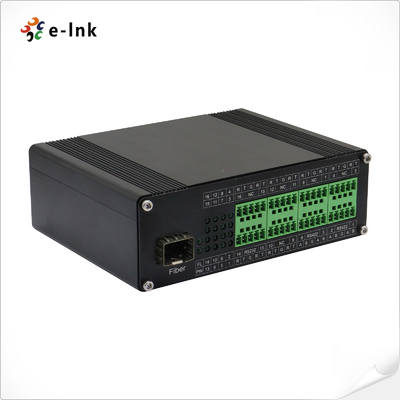

ВСерия E-link LNK-IRSмногоканальный преобразователь RS232/RS485/RS422 для оптических волокон промышленного класса, предназначенный для расширения серийной связи до2 км по мультимодовому волокну или20 километров по одномодному волокну.
Он поддерживаетот 4 до 16 каналов RS232 или RS485, иот 2 до 8 каналов RS422, с гибкими конфигурациями смешанного сигнала, такими как8CH RS232 + 8CH RS485 или8CH RS485 + 4CH RS422.
С участиемДизайн установки на рельсе DIN обеспечивает легкую установку в суровых промышленных условиях.ИМП,заземляющая петля, ипомехи молнии, обеспечивающие высокуюнадежность данных,безопасность, ипроизводительности.
Идеально дляпромышленная автоматизация,контроль процессов,освещение сцены, исистемы управления движением.
Особенности
Проектирование без вентилятора и Din-Rail для суровой промышленной среды
Встроенный в двунаправленный RS232/422/485 (терминальный блок) серийный порт
Поддерживает многоканальные серийные порты данных: 4~16Ch RS232, 4~16Ch RS485 или 2~8Ch RS422
Серийные данные полностью прозрачны, скорость передачи передачи передач самоадаптивная, не требуется настройки
Поддерживает SFP, FC, SC или ST Multi-mode 2km, Single-mode 20km
Высокоскоростные серийные данные могут быть использованы для связи DMX512 в управлении освещением сцены
Поддерживает входное напряжение 12 ~ 48VDC
Поддерживает защиту от обратной поляризации
Алюминиевый корпус IP40
-40°C до 80°C (-40°F до 176°F) Рабочая температура
5 лет гарантии
Технические индексы
| Интерфейс оптического волокна |
| Интерфейс волокна | SFP, FC, SC или ST |
| Требование к кабелю | Мультимод: 50/125 мм, 62,5/125 мм
Однорежимный: 9/125um |
| Волоконный порт | 1 Волоконный порт |
| Расстояние передачи | Мультирежим: 2 км
Однорежимный: 20 км |
| Длина волны | 1310nm/1490nm/1550nm |
| Серийный интерфейс RS232 |
| Физический интерфейс | Промышленный стандартный винтовой терминал |
| Тип данных | До 16Ch RS232 двунаправленность |
| Сигналы RS-232 | TxD, RxD, GND |
| Дистанция серийных портовых линий (медь) | 15 метров. |
| Баудовая ставка | 0 ~ 800 кбит / с |
| Серийный интерфейс RS422 |
| Физический интерфейс | Промышленный стандартный винтовой терминал |
| Тип данных | До 8Ch RS422 двунаправленность |
| Сигналы RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| Дистанция серийных портовых линий (медь) | 1000 метров |
| Баудовая ставка | 0 ~ 800 кбит / с |
| Серийный интерфейс RS485 |
| Физический интерфейс | Промышленный стандартный винтовой терминал |
| Тип данных | До 16Ch RS485 двунаправленность |
| Сигналы RS-485 | Данные+, Данные-, GND |
| Дистанция серийных портовых линий (медь) | 1000 метров |
| Ставка Baud | 0 ~ 800 кбит / с |
| Потребности в электроэнергии |
| Вводная мощность | 12 ~ 48VDC |
| Потребление энергии | < 6 Вт |
| Коннектор питания | Терминальный блок |
| Защита мощности | Защита от обратной полярности |
| Светодиодный индикатор |
| ПВР | Силовое питание |
| FL | Статус волоконной связи |
| Данные 1 ~ 16 | Сигнал последовательных данных |
| Механические |
| Размеры (LxWxH) | 119 x 114 x 50 мм |
| Вес | 0.55 кг. |
| Корпус | Алюминиевый корпус |
| Варианты монтажа | ДИН-рельсовая установка |
| Экологические |
| Рабочая температура | -40°C до 80°C (-40°F до 176°F) |
| Температура хранения | -40°C до 85°C (-40°F до 185°F) |
| Рабочая влажность | 5% ~ 95% (неконденсирующий) |
| MTBF | 216388 часов |
| Разрешения по правилам |
| ЕНП | FCC Part15, CISPR (EN55022) Класс А |
| ЕЭС | EN61000-4-2 (ESD) Уровень 4, критерии B
EN61000-4-3 (RS) Уровень 3, критерии А
EN61000-4-4 (EFT) Уровень 3, критерии А
EN61000-4-5 (Подъем) Уровень 3, Критерии B
EN61000-4-6 (CS) Уровень 3, критерии А |
| Удар / свободное падение / вибрация | Шок: MIL-STD-810F метод 516.5
Свободное падение: MIL-STD-810F Метод 516.5
Вибрация: MIL-STD-810F Метод 514.5 C-1 & C-2 |
| Зеленый | Соответствует требованиям RoHS |
| Сертификации: | FCC, CE |
