Оптоволоконный удлинитель DVI с RS232 и двунаправленным звуком для передачи HD-изображения на большие расстояния
Обзор

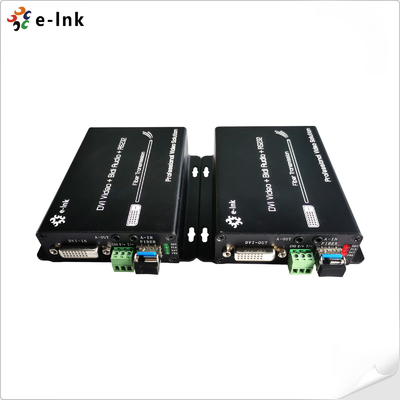

LNK-DVI-1D1BA Оптоволоконный удлинительпредназначен для передачивидео высокой четкости DVI,RS232
сигналы управления, идвунаправленный стереозвукнадодиночный оптоволоконный кабель. Сопровождающее видео
резолюции до1080P, этотоптоволоконный удлинитель DVIобеспечиваеткачество сигнала без потерь,высокая надежность, и
безопасная передача данных на большие расстояния.
Разработан дляпромышленные системы управления,студии вещания,медицинская визуализация, инаблюдение
приложения, это доставляетстабильное качество видео,низкая задержка, ипревосходная помехоустойчивость. С
егоPlug-and-Play дизайнинадежная технология оптической передачи, устройство обеспечивает идеальную
решение для проектов, требующихрасширение для высококачественного видеоидальняя связьнад
оптоволоконные сети.
Функции
Передача DVI на большие расстояния:Расширяетцифровое видео DVI,последовательное управление RS232, истерео
аудиосигналы до20 кмчерезодномодовый или многомодовый оптоволоконный кабель, обеспечивая последовательное
и безопасная оптическая передача данных.
Поддержка разрешения Full HD:Обеспечивает кристально чистое изображение до1920×1200 при 60 Гци обеспечивает
расширенная совместимость для1600×1200 при 60 Гцсистемы отображения.
Двунаправленный аудиоканал:Включаетдвусторонняя стереоаудиосвязь, что позволяет в режиме реального времени
передача звука между устройствами без искажений и задержек.
Соответствие стандартам:Полностью соответствуетДВИ 1.0иHDCP 1.2протоколы, что делает его совместимым с
широкий спектрмониторы, проекторы и KVM-системы.
Автоматическая оптимизация сигнала:Имеет интеллектуальныйсистема коррекции и регулировки сигналачто
обеспечивает плавное, без мерцания и высокое качество изображения на больших расстояниях.
Высокая совместимость и стабильность:Поддерживаетавтоматическое обнаружениевидеоисточников и дисплеев, что делает его идеальным
для смешанных систем и систем связи промышленного уровня.
Улучшенная защита:ВстроенныйЦепи защиты от электростатического разряда и перенапряжениязащитить систему от электрического
помех, обеспечивая долгосрочную надежность и стабильную передачу по оптоволокну.
Простая установка Plug-and-Play:Никакого драйвера или конфигурации не требуется — простоподключайтесь и работайте, идеал
дляпрофессиональная AV-интеграция,центры управления, ирасширение сигнала на основе оптоволокнапроекты.
Технические индексы
| Параметр |
Описание |
|
Видео
|
Стандарты |
DVI 1.0 и HDCP 1.2 |
| Максимальная частота пикселей |
165 МГц |
| Максимальная скорость передачи данных |
2,97 Гбит/с |
| Соответствует |
1080P при 50/59,95/60 Гц (макс. 1920*1200 при 60 Гц) 1080P при 23,98/24/29,97/30 Гц,
1080i@50/59,94/60/Гц,
720P при 23,98/24/29,97/30 Гц,
720P при 50/59,94/60 Гц
Специальная поддержка 1600*1200 при 60 Гц
|
| Разъем |
Женский DVI-D |
| Импеданс |
100 Ом |
| Диапазон кабелей DVI |
<5 метров (разрешение до 1920*1200 при 60 Гц) |
| Аудио |
Интерфейс |
Внешний стереозвук 3,5 мм |
| Передатчик |
1-канальный вход + 1-канальный выход |
| Получатель |
1-канальный вход + 1-канальный выход |
| RS232 |
Интерфейс |
3-контактный клеммный блок |
| Скорость передачи данных |
≤115200 |
| Биты данных |
8 бит |
| Оптическое волокно |
Интерфейс |
Модель SFP – разъем LC |
| Тип волокна |
Одномодовый |
| Длина волны |
850нм/1310нм/1550нм |
| Пропускная способность интерфейса |
3 Гбит/с |
| Расстояние передачи |
Многомодовое волокно: <500 м
Одномодовое волокно: 0~80 км
|
| Другой |
Источник питания |
Адаптер питания: 5 В постоянного тока |
| Рассеяние мощности |
МАКС 4 Вт |
| Температура |
В рабочем состоянии: -20℃ ~ +70℃ |
| Влажность |
Эксплуатация: 5% ~ 90% |
| Размер (ДxШxВ) |
120 х 83 х 28 (мм) |
Приложение
DVI + аудио + оптоволоконный удлинитель RS232широко используется впрофессиональное видео и данные
системы передачикоторые требуют надежной связи на больших расстояниях с нулевым ухудшением сигнала. Это
идеально подходит для приложений, гдевидео высокого разрешения,стерео звук, иСигналы управления RS232должно быть
передаются одновременно черезодиночная оптоволоконная линия связи.
Этот расширитель идеально подходит для:
Центры радиовещания и медиапроизводства— обеспечение стабильной передачи DVI и звука длявидео
настройки редактирования, мониторинга и потокового вещания.
Диспетчерские и командные центры— предоставление изображений высокой четкости в реальном времени и последовательных данных для
Системы SCADA, промышленная автоматизация и приложения для управления сетью.
Учреждения медицинской визуализации и здравоохранения- поддержкаHD-видео дисплейидвунаправленный звук
коммуникацияв операционных и диагностических кабинетах, гдецелостность сигнала и электромагнитные помехи
иммунитетимеют решающее значение.
Системы мониторинга транспорта и дорожного движения- включениемеждугородний DVI и сигнал управления
передача инфекциидлясистемы наблюдения за железными дорогами, аэропортами и автомагистралями.
Конференц-залы и учебные заведения- расширениеAV и интерфейсы управлениячерез
здания или кампусы длясистемы презентаций и обучения.
Системы безопасности и видеостены— поддержаниестабильные сигналы высокого разрешениямежду
камеры, процессоры и устройства отображениячерез оптоволоконную инфраструктуру.
С егопрочный алюминиевый корпус,широкий температурный допуск, идизайн промышленного класса, этот
Оптоволоконный удлинитель DVI обеспечиваетнадежная работа в суровых условиях, что делает его предпочтительным решением
длясети промышленной связи,удаленная AV-интеграция, ираспределение сигнала по оптоволокну
системы.
