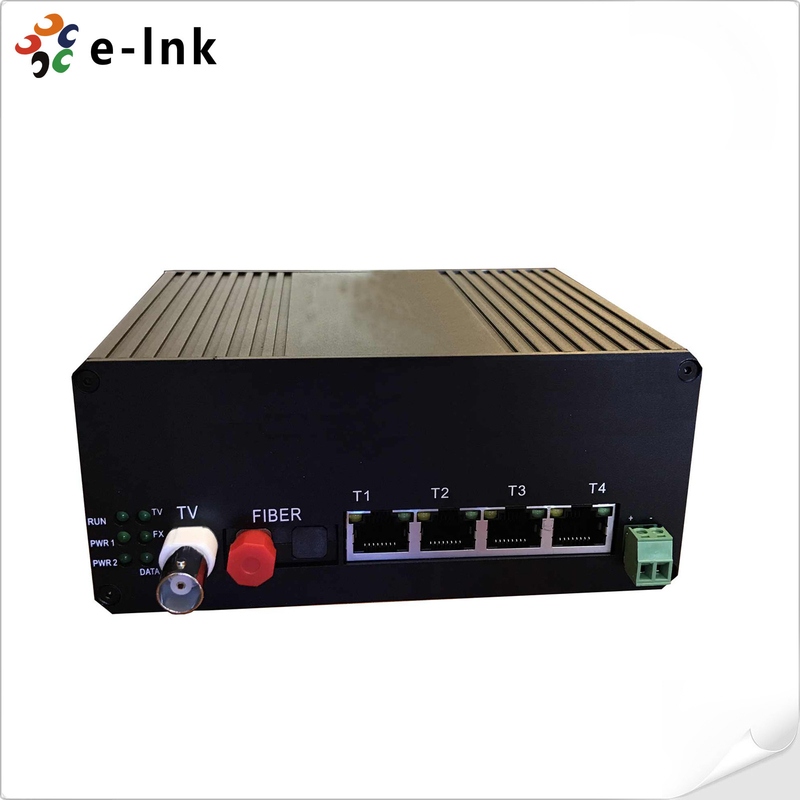

Прочный 4-портный быстрый Ethernet + видео + RS485 + 1G волоконно-промышленный коммутатор
Обзор
ВСерия E-link LNK-GY4E1V1Dявляетсяфизически изолированный промышленный коммутатор Ethernetчто
соединяет4x10/100M Ethernet,1xВидео,1xRS485, и1xГигабитная волоконная подключениедля безопасного и
эффективная передача данных по нескольким независимым сетям.
Построенный для требовательных промышленных применений, он позволяетодновременное функционирование частного и государственного
сетибез помех, идеально подходит длявидеомониторинг, автоматизация и пропускная способность DSLAM
расширение.
В обрамленииАлюминиевая оболочка IP40, это гарантируетвысокая надежность,избыточная мощность, иустойчивый
Операцияот-40°C до +85°Cв суровых условиях.
Особенности
4x10/100M изолированные порты Ethernetс автоматической переговорной системой и автоматическим MDI/MDI-X
Выделенный аналоговый видеовход 1xBNCдля мониторинга в реальном времени
1xRS485 канал передачи данныхдля передачи сигналов управления
1xГигабитная волоконная подключениеподдержка мультимода и одномода до 80 км
Физическая изоляция сетидля повышения безопасности данных и защиты от ЭМИ
Избыточный двойной вход 24В постоянного токас защитой от перегрузки и полярности
Алюминиевый корпус IP40, без вентилятора и компактный для промышленного использования
Широкая рабочая температураот -40°C до +85°C, поддерживает установку DIN-Rail/wall
Соответствует EN50155, NEMA TS-2 и промышленным стандартам IEC
Технические индексы
| Параметр |
Спецификации |
| Порты |
1 x Гигабитный волокнистый порт (FC по умолчанию)
4 x 10/100M Ethernet порт с физической изоляцией для совместной скорости 100M
1 x Аналоговое видео
1 x RS485 возвращаемые данные
|
| Физические характеристики |
Оборудование: Алюминиевый сплав с защитой IP40
Размер: 138 мм ((L) X 112 мм ((W) X 60 мм ((H)
Вес: 690 г.
Установка: Дина-рельсовая установка, настенная установка
|
| Интерфейсы |
4 порта RJ45
Соответствует стандарту IEEE802.3, IEEE802.3u, 10/100Base-T ((X)
скорость автоматического согласования 10/100Base-T ((X)
Режим полный/полудуплексный
Автоматическое подключение MDI-MDI-X
Расстояние передачи Cat-5 до 100M
1 порт BNC
Формат видео PAL/NTSC/SECAM
Видеоимпеданс 75Ω
1 Порт данных
Формат данных RS485
1 Волоконный порт
Соответствует IEEE802.3u, 1000Base-FX
Скорость: 1000 Мбит / с
Длина волны: 1310nm/1550nm
Расстояние передачи до 500 м с многорежимным
Расстояние передачи до 20 км, 40 км, 60 км, 80 км с однорежимным
Интерфейсы SC/ST/FC необязательно
|
| Сила |
Входное напряжение: 24VDC ((18-36VDC), избыточные двойные входы
Вводный ток: <0,5A @24VDC
Защита от перегрузки тока: поддержка
Защита от обратной поляризации: Поддержка
Защита от избыточных затрат: поддержка
Подключение: 6-конечные блоки
|
| Ограничения окружающей среды |
Рабочая температура: -40°C - 85°C
Температура хранения: -40°C - 85°C
Относительная влажность окружающей среды: 5%-95% (неконденсирующая)
|
| Одобрения |
Безопасность:
UL 60950-1
ЕНС:
FCC Часть 15 Подчасть B Класс A, EN 55022 Класс A
EMS:
• EN61000-4-2 (ESD), уровень 3
• EN61000-4-3 (RS), уровень 3
• EN61000-4-4 (EFT), уровень 3
• EN61000-4-5 (Всплеск), уровень 3
• EN61000-4-6 (CS), уровень 3
• EN61000-4-8, уровень 3
Удар: IEC 60068-2-27
Свободное падение: IEC 60068-2-32
Вибрация: IEC 60068-2-6
Промышленность: IEC61000-6-2
Рельсы: EN50155, EN50121-4
Движение: NEMA TS-2
|
| Гарантия |
5 лет |

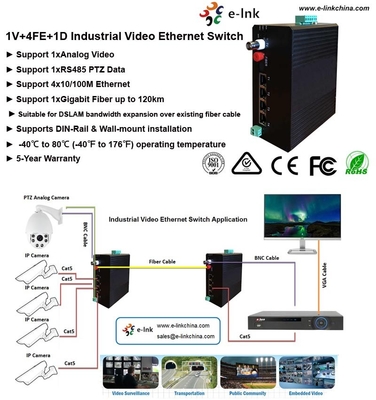

Применение
