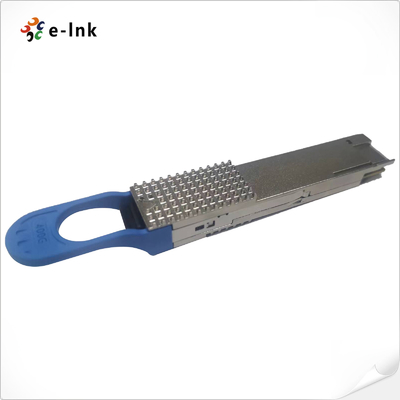

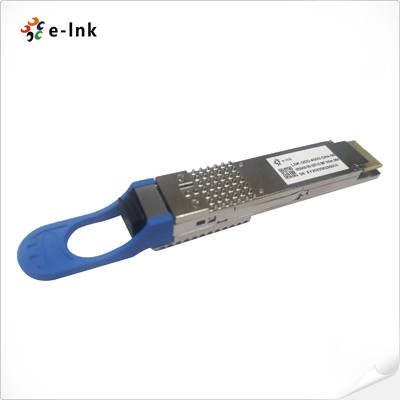

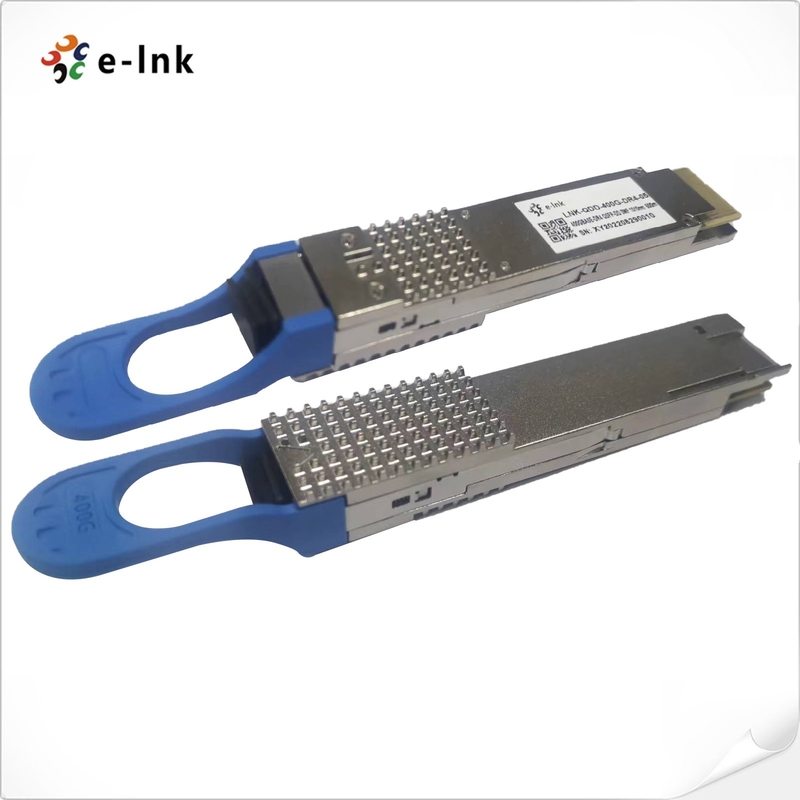

Волокно одиночного режима приемопередатчика 400GBASE-DR4 1310nm 500m стекловолокна QSFP28

Параметр

Символ

MIN.

Типичный

Максимальный.

Блок

Примечания

Длина волны

λC

1304,5

1311

1317,5

nm

Бортовой коэффициент подавления режима

SMSR

30

-

-

dB

Средняя сила старта, каждая майна

AOPL

-2,9

-

4,0

dBm

1

Наружная оптически амплитуда модуляции (OMAouter), каждая майна

TOMA

-0,8

-

4,2

dBm

2

Сила старта в OMAouter минус TDECQ,
каждая майна

TOMA

-2,2

-

-

dBm

Закрытие для PAM4 (TDECQ), каждая майна глаза передатчика и рассеивания

TDECQ

-

-

3,4

dB

TDECQ – 10log10 (Ceq)

-

-

-

3,4

dB

Средняя сила старта передатчика, каждой майны

ФРАНТ

-

-

-15

dBm

Коэффициент вымирания, каждая майна

ER

3,5

-

-

dB

Время перехода передатчика

-

-

-

17

ps

RIN_21,4OMA

RIN

-

-

-136

dB/Hz

Оптически допуск возвращенной потери

ORL

-

-

21,4

dB

Отражение передатчика

TR

-

-

-26

dB

3

Параметр

Символ

MIN.

Типичный

Максимальный.

Блок

Примечания

Длина волны

λC

1304,5

1311

1317,5

nm

Порог повреждения, каждая майна

AOPD

5

-

-

dBm

Среднее получает силу, каждую майну

AOPR

-5,9

-

4,0

dBm

1

Получите силу (OMAouter), каждую майну

ОМАР

-

-

4,2

dBm

Отражение приемника

RR

-

-

-26

dB

Чувствительность приемника (OMAouter), каждая майна

СОМА

-

-

-4,4

dBm

2

Усиленная чувствительность приемника (OMAouter), каждая майна

SRS

-

-

-1,9

dBm

3

Условия усиленного теста чувствительности приемника

Усиленное закрытие глаза для PAM4 (SECQ)

3,4

dB

SECQ – 10log10 (Ceq), майна под тестом

-

-

-

3,4

dB

OMAouter каждой майны агрессора

4,2

dBm

Номер детали

Применение

Тариф данных

Источник лазера

Тип волокна

LNK-QDD-400G-DR4-05

400GBASE-DR4

Локальные сети 400GB

EML

Волокно одиночного режима
