Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | 4-канальный оптоволоконный приемник 3G-SDI | Тип данных: | 1 канал RS485 и 4 канала Tally |
|---|---|---|---|
| Видео- входной сигнал: | 4 x 3G/HD/SD-SDI на BNC | Поддержанное разрешение: | 1080P/1080i/720P |
| Выход волокна: | 1 оптическое волокно FC/ST/SC/LC | Тип волокна: | Одномодовое симплексное волокно |
| Потребляемая мощность: | 12VDC 1A | Работая температура: | -20℃~+70℃ |
| Гарантия: | 3 лет | ||
| Высокий свет: | Наполнитель волокна 4 каналов,Наполнитель волокна с отсталым RS485 |
||

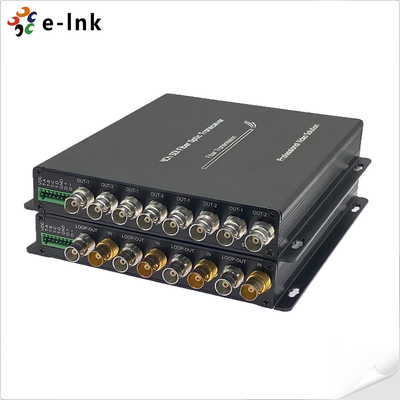

наполнитель волокна 4-Channel 3G-SDI с соединителем отсталой RS485 & 4Ch бирки 20KM FC

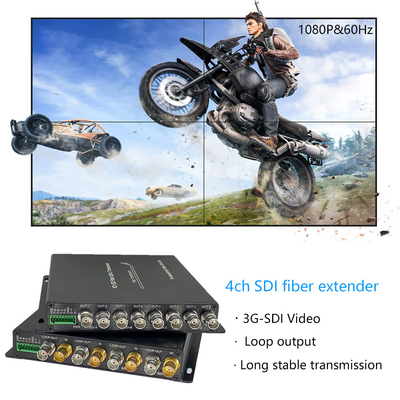

видео 4Ch 3G SDI над преимуществами наполнителя волокна
►4 передача канала 3G-SDI видео- над оптическим волокном
►Сразу совместимый с системами камеры HD-SDI
►Возможность передачи SLong по крайней мере 20 km (40~80km опционное)
►Поддержка бирка RS485 и 4-Channels 1-Channel
индексы приемника передатчика волокна 4-Channels 3G SDI технические
|
Входной сигнал SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI и телекоммуникации/Datacom |
|
270Mbit/s - 1.48Gbit/s – 3Gbit/s |
|
|
Номер входного сигнала: 4 |
|
|
Потеря отражения: >15DB |
|
|
Уравновешение: 0-150m @3Gb/s |
|
|
Соединитель: BNC |
|
|
Оптика |
Канал: 1 |
|
Тип: однорежимный |
|
|
Дальность передачи: 20km (другое расстояние опционное) |
|
|
Потеря отражения: > 15dB |
|
|
Колебать: < 0=""> |
|
|
Соединитель: FC/UPC (SC, LC, ST опционные) |
|
|
SDI вывел наружу |
Номер выхода: 4 |
|
Уровень сигнала: 800mV номинальное |
|
|
Время подъема/падения: индикация 200ps |
|
|
Превышение: < 10=""> |
|
|
Потеря отражения: >15dB |
|
|
Колебать: < 0=""> |
|
|
Соединитель: 75Ω BNC |
|
|
Данные |
1Ch дуплекс RS-485 (полный/полу-) и поддержки NRZ, RZI и Манчестера |
|
Максимальное 57600bps для RS485 |
|
|
бирка 4Ch: , B, C, D |
|
|
Формат SDI видео- поддерживает |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Приемопередатчик стекловолокна 3G-SDI
1. Соединения бирки
|
|
T-A |
T-B |
T-C |
T-D |
GND |
|
Тип СИД |
SDI-A |
SDI-B |
SDI-C |
SDI-D |
GND |
Соединение сигнала ввода БИРКИ приемника: (Тип нагрузки СИД только соответствующий для OC выводит СИД - водителя)
|
|
|
B |
C |
D |
VDD |
|
Тип СИД |
SDI-A |
SDI-B |
SDI-C |
SDI-D |
2. Соединения RS485
|
GND |
D+ |
D- |
4 канала 3G-SDI над упорядочением информации приемника передатчика волокна
|
Модель |
Описание |
|
LNK-HDSDI-4V1D4T |
видео 4-Ch HD-SDI с выходом петли + 1Ch отсталыми RS485 + 4Ch бирка, SM 20km, FC, включая 1 передатчик & 1 приемник, используемые парами |
|
LNK-3GSDI-4V1D4T |
видео 4-Ch 3G-SDI с выходом петли + отсталый RS485 + 4Ch бирка, SM 20km, FC, включая 1 передатчик & 1 приемник, используемые парами |
