КО. технологии Китая Э-связи, Лтд.
Профессиональная оптическая связь волокна и безопасность ККТВ изготовитель продукта передачи
Подробная информация о продукте:
Оплата и доставка Условия:
|
ключевые слова: | Соединитель LC оптического волокна модуля приемопередатчика QSFP | Применение: | 400GBASE-LR8 |
---|---|---|---|
Соединитель: | Дуплекс LC | Расстояние: | 10km |
Источник лазера: | EML | Температура: | 0°C к 70°C |
Высокий свет: | Модуль приемопередатчика LR8 QSFP,Модуль приемопередатчика 10KM QSFP,Модули QSFP 400G оптически |

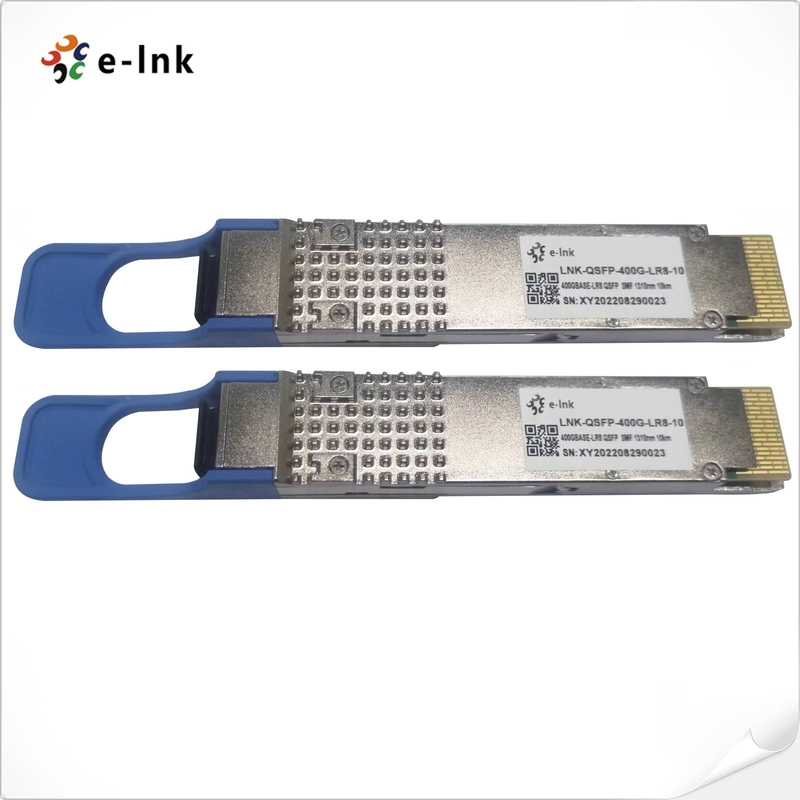

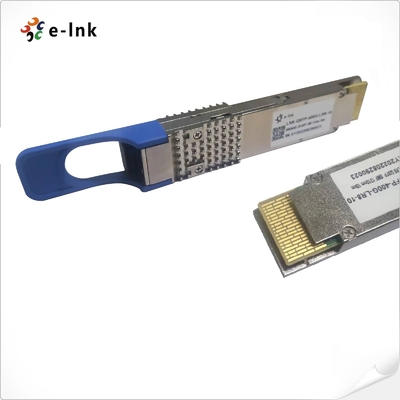

Дуплекс LC одиночного режима приемопередатчика модуля 400GBASE-LR8 QSFP-DD 1310nm 10KM QSFP
преимущества модуля локальных сетей 400G оптически
►Уступчивый с Rev 5,0 QSFP-DD MSA HW с двухшпиндельным соединителем LC
►Уступчивый с Rev 4,0 QSFP-DD CMIS
►Двухпроводной последовательный интерфейс с цифровым диагностическим контролем
►Исполняет с ЕС директивным 2011/65/EU (RoHS уступчивое)
Спецификации передатчика оптически
Параметр |
Символ |
MIN. |
Типичный |
Максимальный. |
Блок |
Примечания |
Длина волны L0 |
λC0 |
1272,55 |
1273,55 |
1274,54 |
nm |
|
Длина волны L1 |
λC1 |
1276,89 |
1277,89 |
1278,89 |
nm |
|
Длина волны L2 |
λC2 |
1281,25 |
1282,26 |
1283,27 |
nm |
|
Длина волны L3 |
λC3 |
1285,65 |
1286,67 |
1287,68 |
nm |
|
Длина волны L4 |
λC4 |
1294,53 |
1295,56 |
1296,59 |
nm |
|
Длина волны L5 |
λC5 |
1299,02 |
1300,06 |
1301,09 |
nm |
|
Длина волны L6 |
λC6 |
1303,54 |
1304,59 |
1305,63 |
nm |
|
Длина волны L7 |
λC7 |
1308,09 |
1309,14 |
1310,19 |
nm |
|
Бортовой коэффициент подавления режима |
SMSR |
30 |
- |
- |
dB |
|
Полная средняя сила старта |
AOPT |
- |
- |
13,2 |
dBm |
|
Средняя сила старта, каждая майна |
AOPL |
-2,8 |
- |
5,3 |
dBm |
1 |
Наружная оптически амплитуда модуляции (OMAouter), каждая майна |
TOMA |
0,2 |
- |
5,7 |
dBm |
|
Разница в силе старта между всеми 2 майнами (OMAouter) |
DT_OMA |
- |
- |
4 |
dB |
|
Сила старта в OMAouter минус TDECQ, |
TOMA-TDECQ |
-1,2 |
- |
- |
dBm |
|
Сила старта в OMAouter минус TDECQ, |
TOMA-TDECQ |
-1,1 |
- |
- |
dBm |
|
Закрытие для PAM4 (TDECQ), каждая майна глаза передатчика и рассеивания |
TDECQ |
- |
- |
3,1 |
dB |
|
Средняя сила старта передатчика, |
ФРАНТ |
- |
- |
-30 |
dBm |
|
Коэффициент вымирания |
ER |
3,5 |
- |
- |
dB |
|
RIN15,1OMA |
RIN |
- |
- |
-132 |
dB/Hz |
|
Оптически допуск возвращенной потери |
ORL |
- |
- |
15,1 |
dB |
|
Отражение передатчика |
TR |
- |
- |
-26 |
dB |
2 |
Спецификации приемника оптически
Параметр |
Символ |
MIN. |
Типичный |
Максимальный. |
Блок |
Примечания |
Длина волны L0 |
λC0 |
1272,55 |
1273,55 |
1274,54 |
nm |
|
Длина волны L1 |
λC1 |
1276,89 |
1277,89 |
1278,89 |
nm |
|
Длина волны L2 |
λC2 |
1281,25 |
1282,26 |
1283,27 |
nm |
|
Длина волны L3 |
λC3 |
1285,65 |
1286,67 |
1287,68 |
nm |
|
Длина волны L4 |
λC4 |
1294,53 |
1295,56 |
1296,59 |
nm |
|
Длина волны L5 |
λC5 |
1299,02 |
1300,06 |
1301,09 |
nm |
|
Длина волны L6 |
λC6 |
1303,54 |
1304,59 |
1305,63 |
nm |
|
Длина волны L7 |
λC7 |
1308,09 |
1309,14 |
1310,19 |
nm |
|
Порог повреждения, каждая майна |
AOPD |
6,3 |
- |
- |
dBm |
|
Среднее получает силу, каждую майну |
AOPR |
-9,1 |
- |
5,3 |
dBm |
|
Получите силу (OMAouter), каждую майну |
ОМАР |
- |
- |
5,7 |
dBm |
|
Разница в получить силу между всеми 2 майнами (OMAouter) |
DR_OMA |
- |
- |
4,5 |
dB |
|
Отражение приемника |
RR |
- |
- |
-26 |
dB |
|
Чувствительность приемника (OMAouter), каждая майна |
СОМА |
- |
- |
-7,1 |
dBm |
1 |
Усиленная чувствительность приемника (OMAouter), |
SRS |
- |
- |
-4,7 |
dBm |
2 |
Упорядочение информации
Номер детали. |
Применение |
Тариф данных |
Источник лазера |
Тип волокна |
LNK-QDD-400G-LR8-10 |
400GBASE-LR8 |
Локальные сети 400GB |
EML |
Волокно одиночного режима |
