Подробная информация о продукте:
Оплата и доставка Условия:
|
ключевые слова: | модуль приемопередатчика оптического волокна | Тариф данных: | 100g |
---|---|---|---|
Ширина полосы частот: | 27.95Gbps в канал | Дальность передачи: | 100m |
Соединитель: | Соединитель MTP MPO | Соответствие: | QSFP28 MSA |
Высокий свет: | модуль приемопередатчика оптического волокна 100G,Модуль приемопередатчика оптического волокна QSFP28,Модуль приемопередатчика MTP MPO оптически |

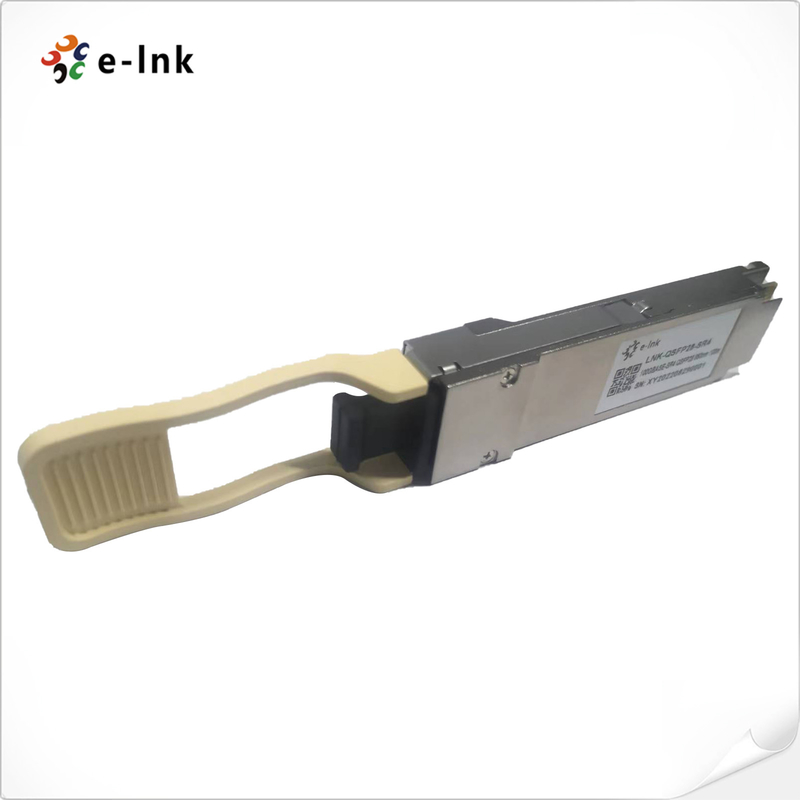

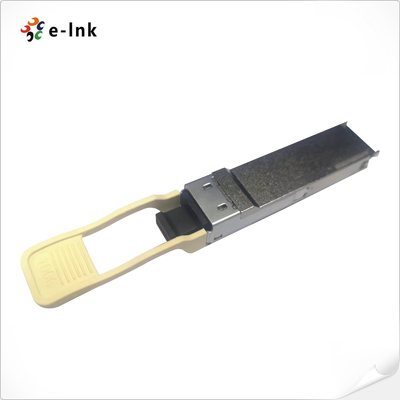

Соединитель VCSEL приемопередатчика QSFP28 MTP MPO модуля 100G 100M оптического волокна мультимодный
Преимущества приемопередатчика стекловолокна
►4 независимых дуплексных канала
►Возможности цифров диагностические
►Одиночный работать электропитания +3.3V
►Диапазон температур 0°C к 70°C
►Часть RoHS уступчивая
Обзор модуля QSFP оптически
LNK-QSFP28-SR4 модуль приемопередатчика конструированный для коммуникационных программ оптической связи 100m. Дизайн уступчив к 100GbASE-SR4 обломока IEEE 802.3bm CAUI-4 стандарта статьи 88 IEEE 802.3-2012 к стандарту модуля электрическому стандартному ITU-T G.959.1-2012-02. Модуль преобразовывает 4 канала входных сигналов (ch) 25.78Gbps к электрическим данным 27.95Gbps до 4 сигнала майн оптически, и передает по мультиплексу их в одиночный канал для оптически передачи 100Gb/s. Обратно, на стороне приемника, модуля де-системы мултиплекса оптически входной сигнал 100Gb/s в 4 сигнала майн, и преобразовывают их до 4 майны вывели наружу электрические данные.
Электрические характеристики (ВЕРХНИЕ = VCC = 3,13 до 3,47 вольты °C 0 до 70,)
Параметр |
Символ |
Минута |
Тип |
Макс |
Блок |
Примечание |
|
Тариф данных в канал |
|
- |
25,78125 |
|
Gbps |
|
|
Расход энергии |
|
- |
2,5 |
3,5 |
W |
|
|
Поставка настоящая |
Icc |
|
0,75 |
1,0 |
|
|
|
I/O контроля высотой с Напряжени тока |
VIH |
2,0 |
|
Vcc |
V |
|
|
I/O контроля Напряжени тока-низкий |
VIL |
0 |
|
0,7 |
V |
|
|
Межканальный уклоните |
TSK |
|
|
150 |
Ps |
|
|
Продолжительность RESETL |
|
|
10 |
|
Мы |
|
|
RESETL Де-утверждают время |
|
|
|
100 |
госпожа |
|
|
Сила в срок |
|
|
|
100 |
госпожа |
|
|
Передатчик |
|||||||
Законченное одиночное вывело наружу допуск напряжения тока |
|
0,3 |
|
4 |
V |
1 |
|
Допуск напряжения тока единого режима |
|
15 |
|
|
mV |
|
|
Передайте напряжение тока разнице во входного сигнала |
VI |
120 |
|
1200 |
mV |
|
|
Передайте импеданс разнице во входного сигнала |
ZIN |
80 |
100 |
120 |
|
|
|
Дрожание входного сигнала данных зависимое |
DDJ |
|
|
0,1 |
UI |
|
|
Дрожание итога ввода данных |
TJ |
|
|
0,28 |
UI |
|
|
Приемник |
|||||||
Законченное одиночное вывело наружу допуск напряжения тока |
|
0,3 |
|
4 |
V |
|
|
Напряжение тока разнице в выхода Rx |
Vo |
|
600 |
800 |
mV |
|
|
Подъем выхода Rx и напряжение тока падения |
Tr/Tf |
|
|
35 |
ps |
1 |
|
Полное дрожание |
TJ |
|
|
0,7 |
UI |
|
|
Детерминистское дрожание |
DJ |
|
|
0,42 |
UI |
Блок-схема приемопередатчика
Оптически майны и назначение интерфейса
Внизу на диаграмму показано ориентацию фасеток многорежимного волокна оптически соединителя
Упорядочение информации
Номер детали |
Характер продукции |
LNK-QSFP28-SR4 |
100G QSFP28 850nm 100m SR4 MPO |
