Подробная информация о продукте:
Оплата и доставка Условия:
|
| ключевые слова: | соединитель lc оптического волокна модуля приемопередатчика sfp | Тариф данных: | локальные сети 100G |
|---|---|---|---|
| Тип волокна: | Дуплекс LC SMF | Источник лазера: | 1311nm EML |
| Дальность передачи: | 2km | Рабочая температура: | 0-70 ºC |
| Высокий свет: | Модуль FR1 100G оптически,Модуль 2KM приемопередатчика QSFP28,Двухшпиндельный модуль приемопередатчика LC qsfp28 |
||

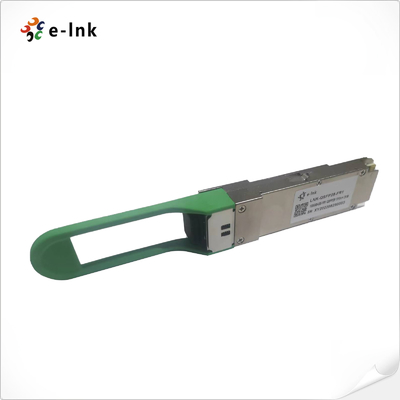

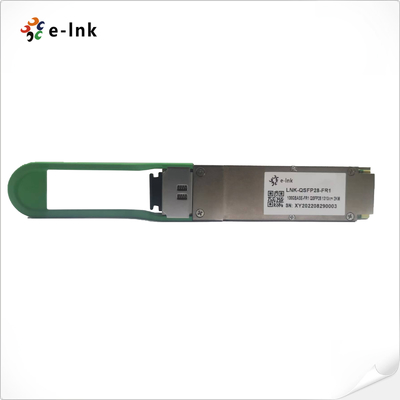

Соединитель LC дуплекса приемопередатчика модуля 100GBASE-FR1 QSFP28 1310nm 2KM SFP волокна
Оптически преимущества модуля приемопередатчика
►Герметически закрыванный К основанному дизайну
►Поддерживая достигаемость 2km волокна одиночного режима
►Уступчивый со стандартом QSFP28: SFF-8636 Rev 2.10a
►Уступчивый с IEEE802.3cu D3.2 100GBASE- FR1
Абсолютный максимум оценок
|
Параметр |
Символ |
MIN. |
Максимальный. |
Блок |
Примечания |
|
Температура хранения |
TS |
-40 |
+85 |
ºC |
|
|
Подача напряжения |
VCC |
-0,3 |
3,6 |
V |
|
|
Относительная влажность (не-конденсировать) |
RH |
5 |
95 |
% |
|
|
Напряжение тока ввода данных – дифференциал |
lVDIP-VDINl |
- |
1,0 |
V |
|
|
Ввод напряжения контроля |
VI |
-0,3 |
Vcc+0.3 |
V |
|
|
Течение выхода контроля |
IO |
-20 |
20 |
мамы |
Порекомендованные эксплуатационные режимы
|
Параметр |
Символ |
MIN. |
Типичный |
Максимальный. |
Блок |
Примечания |
|
Работая температура случая |
TOPR |
0 |
- |
70 |
ºC |
|
|
Напряжение тока электропитания |
VCC |
3,135 |
3,3 |
3,465 |
V |
|
|
Мгновенное течение пика на горячей штепсельной вилке |
ICC_IP |
- |
- |
1600 |
мамы |
|
|
Вытерпели течение пика на горячей штепсельной вилке |
ICC_SP |
- |
- |
1320 |
мамы |
|
|
Максимальная диссипация силы |
PD |
- |
- |
4 |
W |
|
|
Максимальная диссипация силы, Режим низкой мощности |
PDLP |
- |
- |
1,5 |
W |
|
|
Сигнализировать тариф |
СТАРШИЙ |
- |
53,125 |
- |
GBd |
|
|
Максимум ввода напряжения контроля |
VIH |
VCC*0.7 |
- |
VCC+0.3 |
V |
|
|
Низкий уровень ввода напряжения контроля |
VIL |
-0,3 |
- |
VCC*0.3 |
V |
|
|
Двухпроводной ход часов последовательного интерфейса |
- |
- |
- |
400 |
КГц |
Диагностики цифров
|
Параметр |
Ряд |
Точность |
Блок |
Тарировка |
|
Температура |
0 до 70 |
±3 |
ºC |
Внутренний |
|
Напряжение тока |
0 до VCC |
±3% |
V |
Внутренний |
|
Ток смещения Tx |
0 до 100 |
±10% |
мамы |
Внутренний |
|
Сила выхода Tx |
-3,1 до +4 |
±3 |
dB |
Внутренний |
|
Rx получает силу |
-7,1 до +4 |
±3 |
dB |
Внутренний |
Механическая диаграмма
Упорядочение информации
|
Номер детали |
Применение |
Тариф данных |
Источник лазера |
Тип волокна |
|
LNK-QSFP28-FR1 |
100GBASE-FR1 |
100GE (53,125 GBd) |
1311nm EML |
SMF |
